RUNDTROG-GLEITSCHLEIFANLAGEN

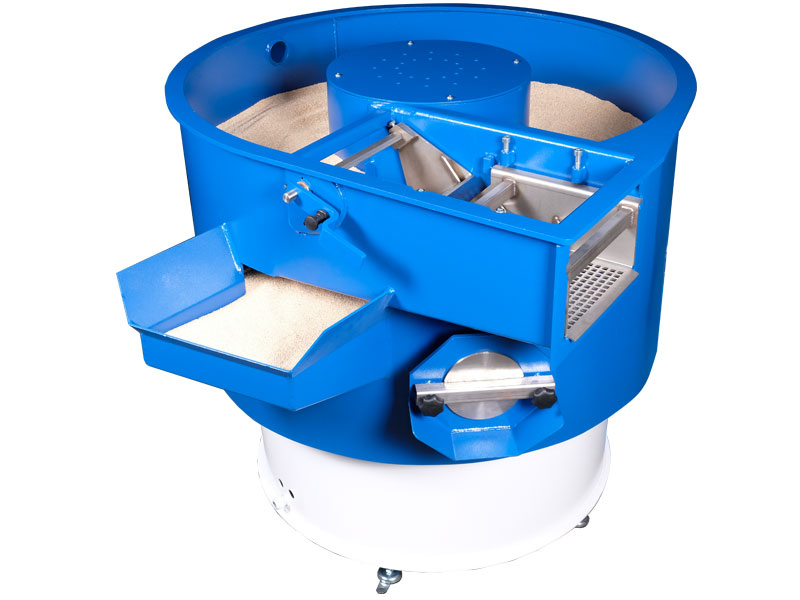

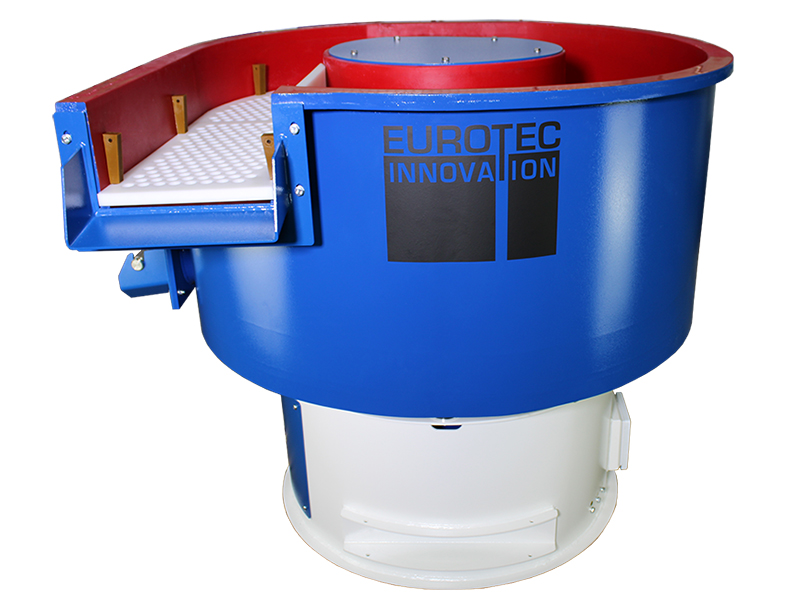

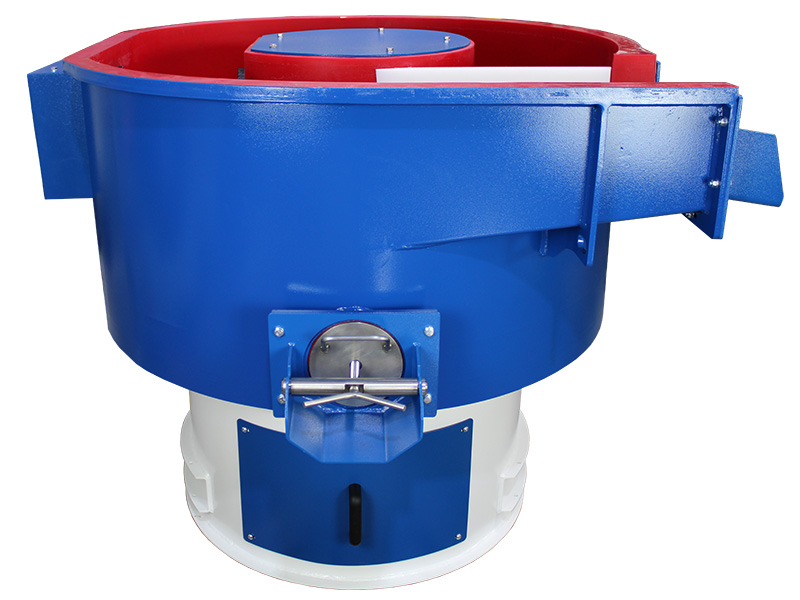

RA Rundvibratoren

Entgraten, Verrunden oder Polieren: RA Rundvibratoren sind universelle Gleitschleifmaschinen, welche für vielseitige Anwendungen eingesetzt werden können. Sie bieten eine hohe Schleifleistung und überzeugen durch eine einfache Bedienbarkeit kombiniert mit einer hohen Zuverlässigkeit. Durch zahlreiche Optionen lässt sich die Maschine passgenau auf die Anforderung konfigurieren.

RA Rundvibratoren eignen sich besonders für die Bearbeitung von Schüttgut in hohen Stückzahlen. Durch den flach ansteigenden Behälterboden werden die Werkstücke zuverlässig auf die eingebaute Siebfläche geführt. Die große Siebfläche mit tangentialem Auslauf sorgt für eine zuverlässige Werkstücktrennung und bietet optional die Möglichkeit magnetische Separatoren einzusetzen.

Einsatzgebiete

  • Gleitschleifen und Polieren von Schüttgut in hohen Stückzahlen
  • Entrosten, Entzundern, Entgraten, Verrunden von Bauteilen
  • Bearbeitung diverser Werkstoffe (Aluminium, Stahl, Edelstahl, Kunststoff, …)

Technische Merkmale RA Rundvibratoren

  • Rund ausgeführter Arbeitsbehälter mit einem gleichmäßig und flach ansteigenden Behälterboden

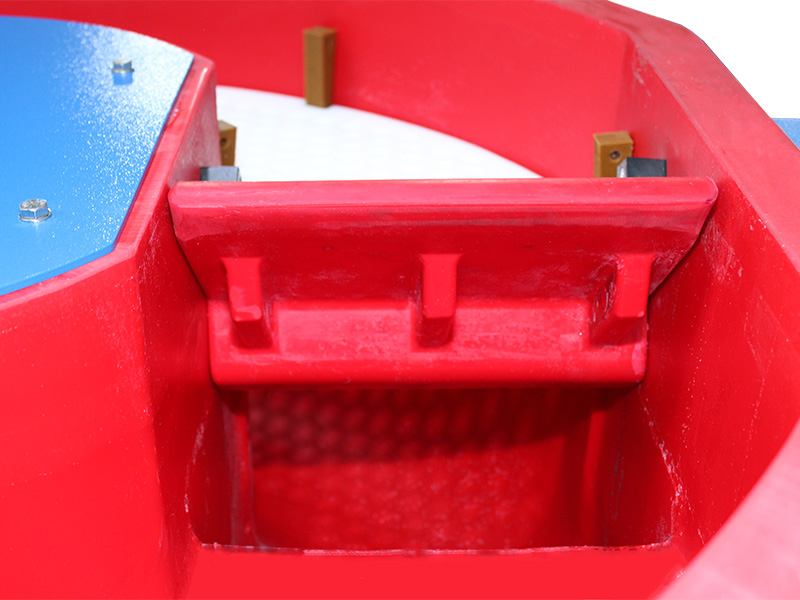

  • Fallstufe zur Trennung angehafteter Werkstücken (optional fließend abfallende Fallstufe für empfindliche Werkstücke lieferbar)
  • Hochverschleißfeste, heißvergossene Spezial-Polyurethan-Schutzbeschichtung für höchste Standzeiten

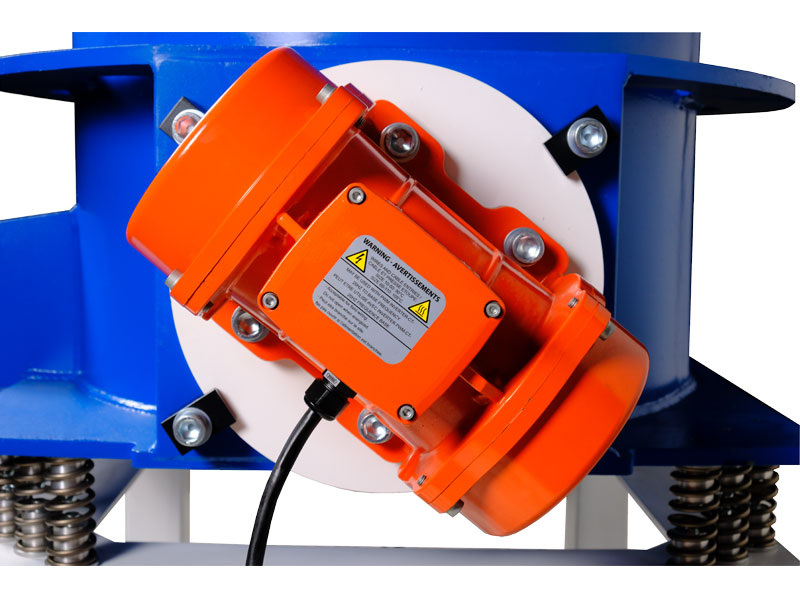

  • Wartungsarmer und leistungsstarker Vibrationserregermotor mit auf den Prozess adaptierbaren Unwuchten (optional mit verstellbaren Unwuchten zur automatischen Rampenfreilegung lieferbar)
  • Im Behälter integrierte pneumatische Klappe zur Separierung der Werkstücke
  • Tangentialer Bauteilauslauf mit großer Siebfläche

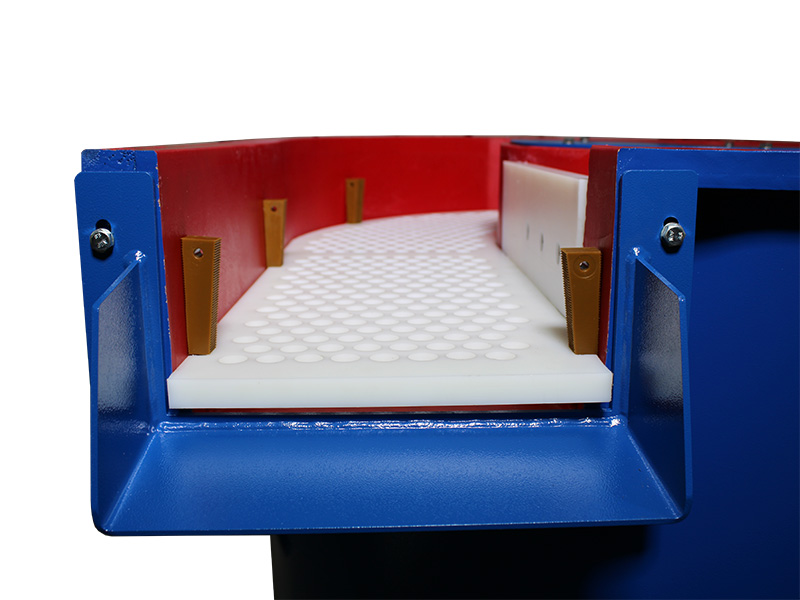

  • Schnellwechselbare Siebplatten
  • Modulares System zum Einsatz unterschiedlicher Siebplatten und Trennsysteme (Umkehrseparierung, Magnetseparierung, …)
  • Integriertes Prozesswasserleitkonzept mit wechselbarem Ablaufsieb

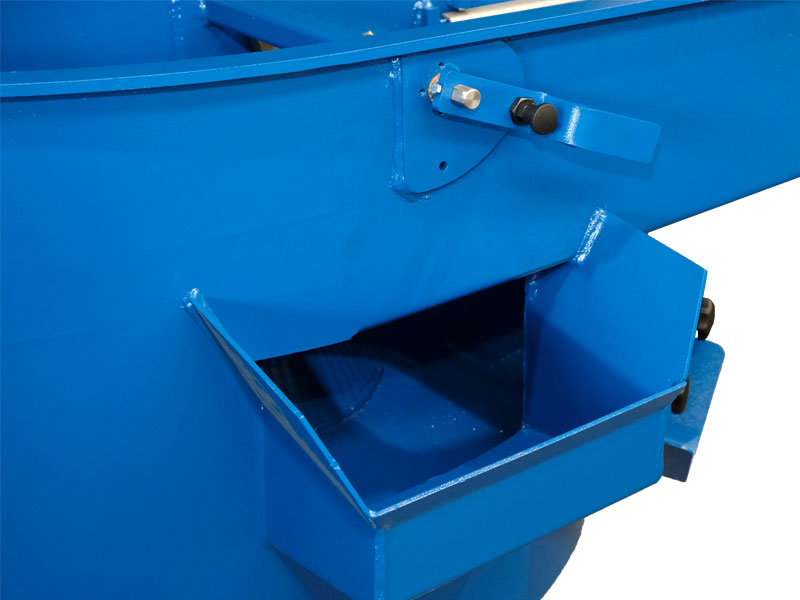

  • Universelle Befestigungsmöglichkeit zum Anbau zahlreicher Abgaberutschen
  • Ablassöffnung zum schnellen Wechsel von Schleifkörpern
  • Leicht zugängliche Serviceöffnungen
  • Möglichkeit zur Verkettung der Anlage in einem Anlagenpark (Verkettung mit einem Rundtrockner, Förderbänder, Spülsysteme, …)

Zubehör RA Rundvibratoren

  • Rampenfreilegung durch einen eingebauten „Rückwärtsgang“ (automatisch verstellbare Unwuchten des Vibrationsmotors)
  • Frequenzgeregeltem Antrieb mit variabler Drehzahlsteuerung

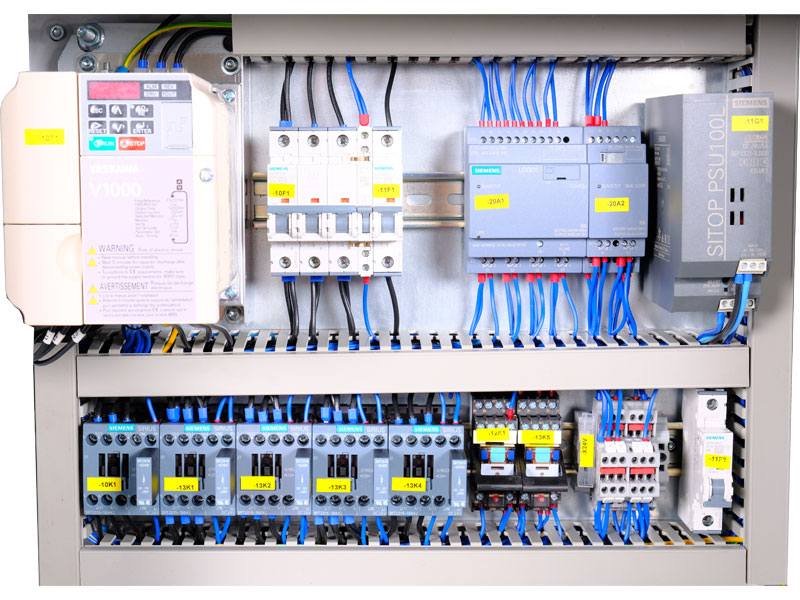

  • SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb
  • Umlaufendes Dreikantprofil zur Reduzierung von Bauteilanhaftungen an der Behälterwand
  • Verschiedene Fallstufen-Varianten (Stufe, Rampe)
  • Schalldämmkonzepte (Schalldämmdeckel, Schallschutzkabinen)
  • Diverse Trennsysteme zur Trennung von Werkstoff und Schleifkörpern (Magnetseparatoren, Umkehrseparierung, Abstreifer, Fallstufen, …)
  • Dosieranlagen für Prozessmedien und Additive (Compound, Flockungsmittel, …)
  • Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, Rückspülsysteme, …)
  • Weiteres Sonderzubehör (auf Anfrage)

Technische Daten



RA06 RA11 RA16 RA21 RA31 RA41 RA61 RA76
Volumen (brutto) Liter  150  250  350  450  650  820 1220 1550
Nutzvolumen (netto) Liter  105  175  250  310  450  550  870 1100
Antriebsleistung max. kW  1,9  2,5  3  3  7  7  7 11
Außendurchmesser (A) mm 1150 1220 1420 1480 1780 1850 2050 2200
Siebbreite (B) mm  265  285  370  400  475  490  500  575
Kanalbreite (C) mm  230  260  330  360  440  450  460  530
Gesamthöhe (D) mm 1165 1210 1280 1310 1410 1500 1770 1820
Abgabehöhe (E) mm  950 1000 1030 1040 1090 1170 1370 1420
Höhe Steineauslass (F) mm  650  650  650  650  650  650  700  700

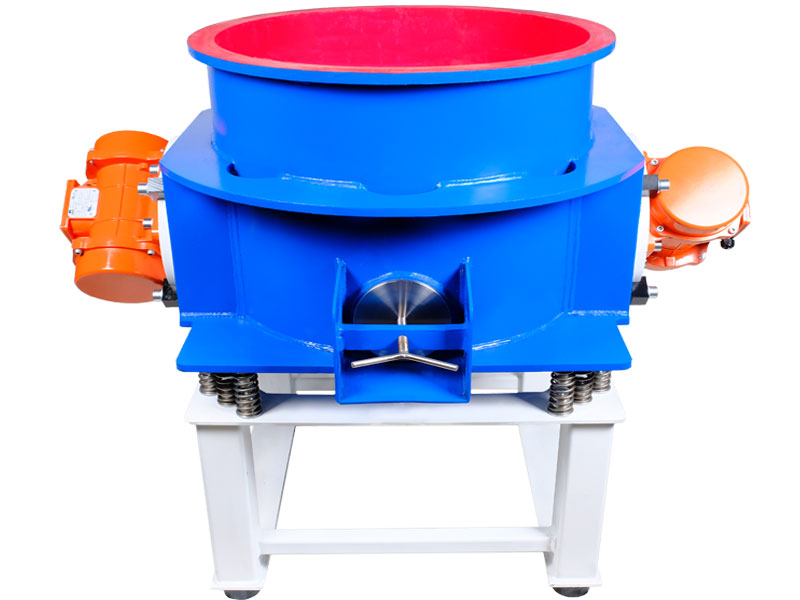

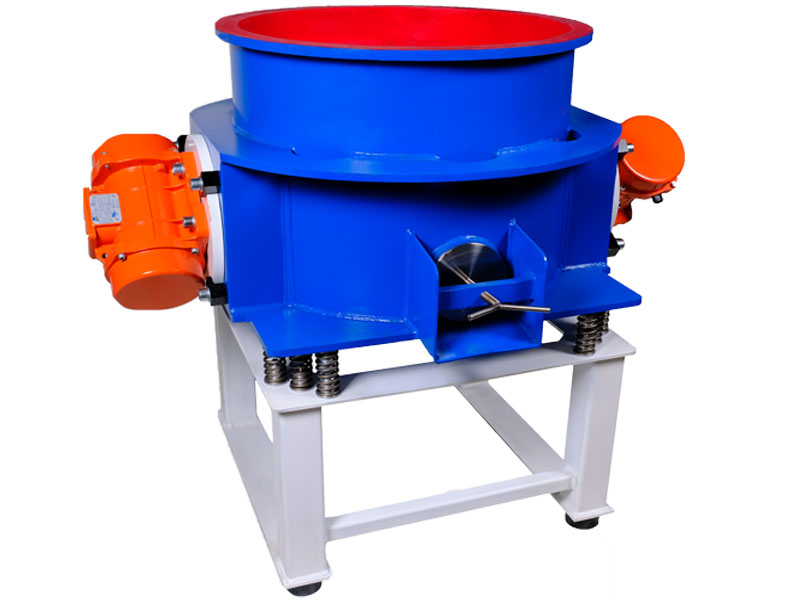

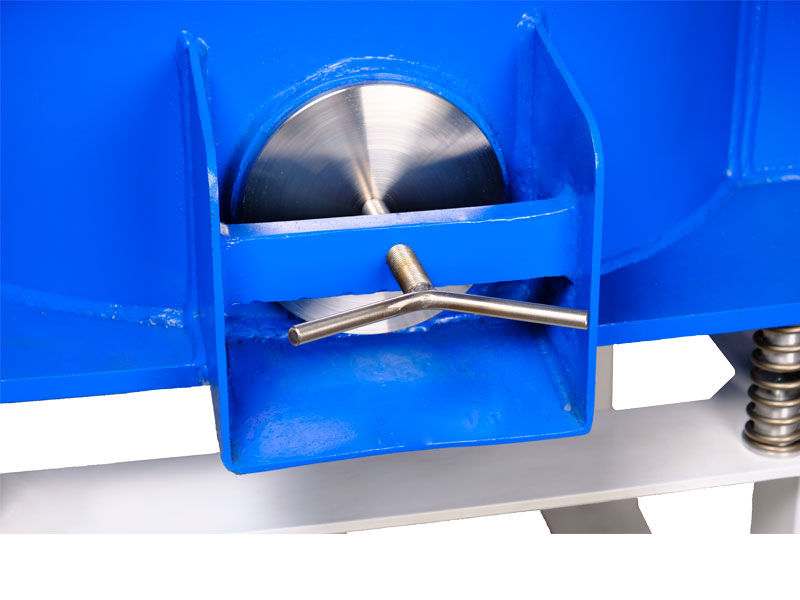

    RM Rundvibratoren

    Vielseitig und Effizient

    Vom Entgraten über das Verrunden von Kanten bis hin zum Hochglanzpolieren: RM Rundvibratoren sind universelle Gleitschleifmaschinen, welche für vielseitige Anwendungen eingesetzt werden können. Sie bieten eine hohe Effizienz und überzeugen durch einfache Bedienbarkeit, kombiniert mit einer hohen Zuverlässigkeit. Unsere RM Rundvibratoren eignen sich besonders für den Feinschliff und die Politur von Werkstücken, an welche ein hoher Anspruch an die gewünschte Oberfläche gestellt wird. Durch den speziellen Anlagenaufbau wird es ermöglicht, perfekte Oberflächen sogar an schwer zugänglichen Stellen wie Ecken oder Innenkonturen zu erzielen. Durch eine hohe Reproduzierbarkeit und ein gleichmäßiges Schleifbild bieten RM Rundvibratoren ein Höchstmaß an Prozesssicherheit und Zuverlässigkeit.

    • Vielseitig einsetzbar durch einen Arbeitsbehälter ohne Mitteldom
    • Homogenes und gleichmäßiges Schleifbild
    • Besonders für schwer zugängliche Stellen und diffizile Geometrien geeignet
    • Schleifen, Polieren und Hochglanzverdichten in einer Maschine durch verstellbare Motorenkonfiguration möglich

    Einsatzgebiete

    • Schleifen, Polieren und Hochglanzverdichten von Bauteilen aus Aluminium (Felgen, Ansaugbrücken, allgemeine Motorbauteile, Gehäuse, Hebel, …)
    • Polieren von Druckgussformen
    • Schleifen und Polieren von Medizin-Implantaten
    • Glätten von Schmiedeformen und Turbinenschaufeln
    • Entgraten von komplexen Bauteilgeometrien
    • Zahlreiche weitere Anwendungsmöglichkeiten durch einen auf den Kundenbedarf abgestimmten Prozess

    Vorteile

    • Gleichbleibende und reproduzierbare Bearbeitungsqualität der Schleif- und Polierergebnisse
    • Absolut homogenes und gleichmäßiges Schleifbild
    • Möglichkeit zur Erhaltung diffiziler Werkstückkonturen
    • Beste Ergebnisse auch an schwer zugänglichen Stellen
    • Möglichkeit zum berührungsfreien Schleifen mehrerer Werkstücke in einem Arbeitsbehälter
    • Ausgelegt für den Dauerbetrieb, auch im 24-Stunden Betrieb
    • Teilautomatischer Betrieb durch elektronische Prozesssteuerung möglich

    Zubehör RM Rundvibratoren

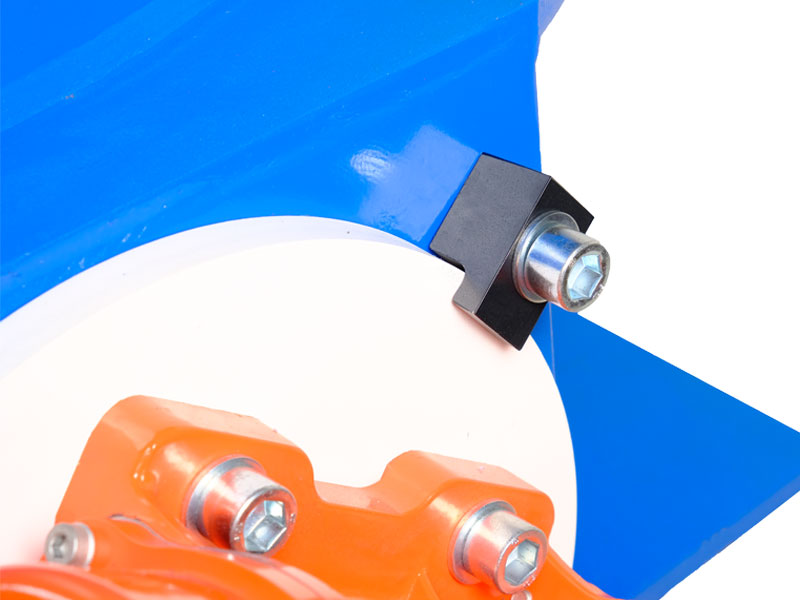

    • Zusätzlicher dritter Unwuchtmotor am Behälterboden
    • Antrieb mit variabler Drehzahlsteuerung (frequenzgeregelt)
    • SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb und optimierten Prozesssteuerung
    • Dosieranlagen für Prozessmedien und Additive
    • Schalldämmkonzepte wie Schalldämmdeckel, Umhausungen, …
    • Diverse Spannsysteme zur Fixierung von Werkstücken im Arbeitsbehälter (Magnetspannvorrichtungen, Aushebevorrichtung, Multi-Spannvorrichtungen, …)
    • Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, …)
    • Weiteres Sonderzubehör (auf Anfrage)

    Technische Daten

    RM33 RM34 RM54 RM84
    Volumen (brutto) Liter 145 165 260 650
    Nutzvolumen Liter 130 150 240 610
    Anschlussleistung kW 3 3 5 12
    Gesamtbreite (A) mm 1260 1260 1600 2100
    Innendurchmesser (C) mm 620 620 750 1050
    Gesamthöhe (D) mm 1075 1140 1200 1350
    Ausgabehöhe (E) mm 530 530 530 530

      RECHTECKTROG-GLEITSCHLEIFANLAGEN

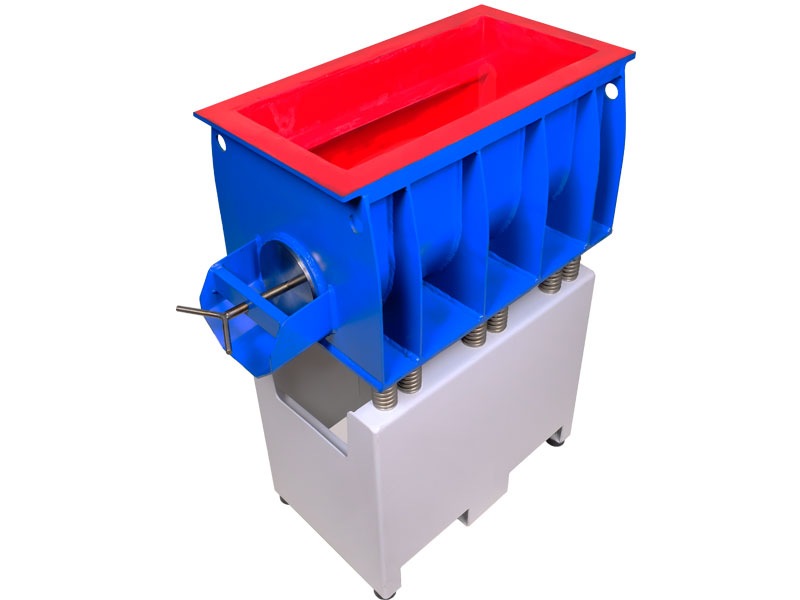

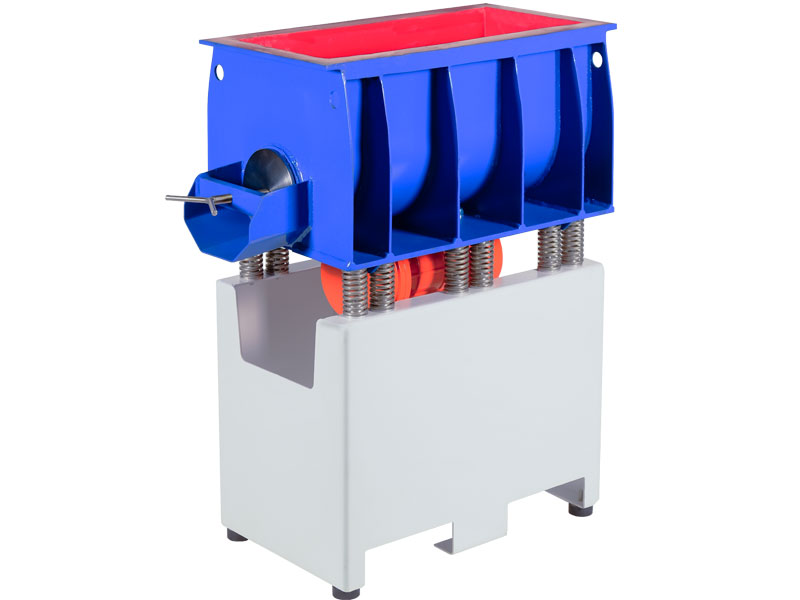

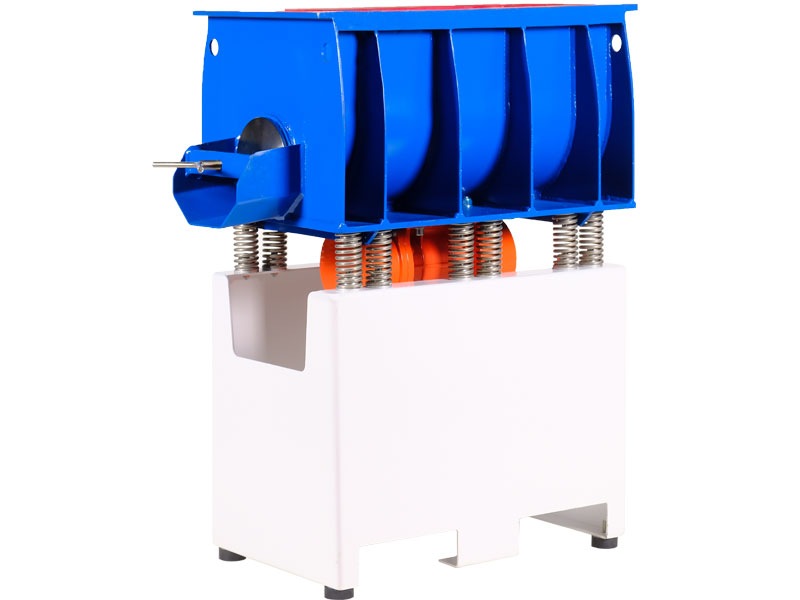

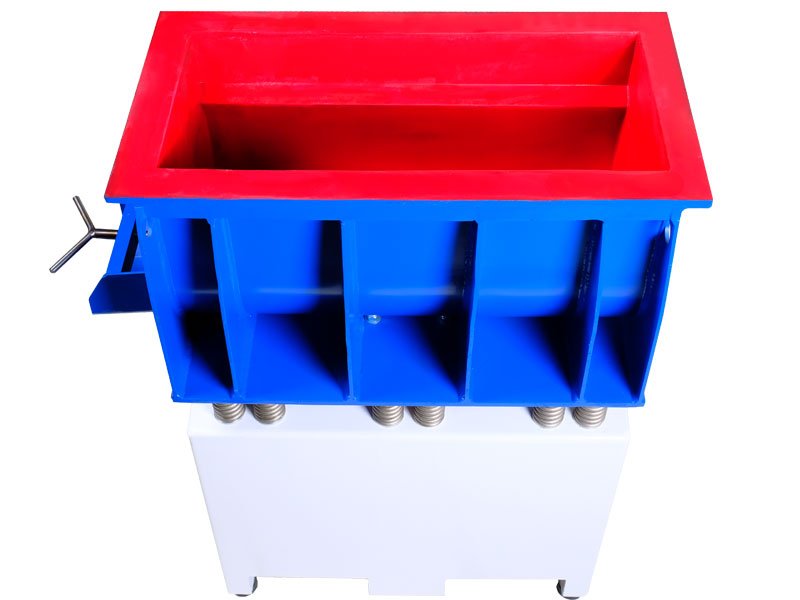

      TV Trogvibratoren

      Der Allrounder unter den Gleitschleifanlagen

      Kompakt und Universell

      Trogvibratoren zeichnen sich durch Ihre kompakte Bauweise bei einer universellen Anwendung aus. Durch deren U-förmigen Arbeitsblätter können relativ zur Anlagengrößen sehr große Werkstücke bearbeitet werden. Der direkt an der Unterseite des Arbeitsbehälters angebrachte Vibrationsmotor treibt die Gleitschleifanlage besonders wirkungsvoll an, wodurch Trogvibratoren besonders effizient arbeiten. Unsere TV Trogvibratoren überzeugen durch ein gutes Preis-Leistungsverhalten und bieten eine ideale Maschinenplattform für eine Vielzahl von Anwendungen innerhalb der Gleitschleiftechnik.

      • Universell einsetzbar bei zahlreichen Anwendungsszenarien
      • Kompakte Bauweise bei großen Arbeitsbehältern
      • Zahlreiche Zubehöroptionen
      • Besonders preiswert auch bei nur gelegentlichem Einsatz
      • Schneller Wechsel von Schleifmedien möglich

      Einsatzgebiete

      • Entgraten, Glätten und Polieren
      • Entzundern, Entrosten und Reinigen
      • Verrunden von Kanten
      • Veredlung von Oberflächen

      Vorteile

      • Abstreifkante zur Reduzierung von Bauteilanhaftungen an der Behälterinnenwand
      • Besonders wirtschaftlich auch bei nur gelegentlichem Einsatz
      • Optional als Ausführung zum Druckentgraten und zum Kugelpolieren lieferbar

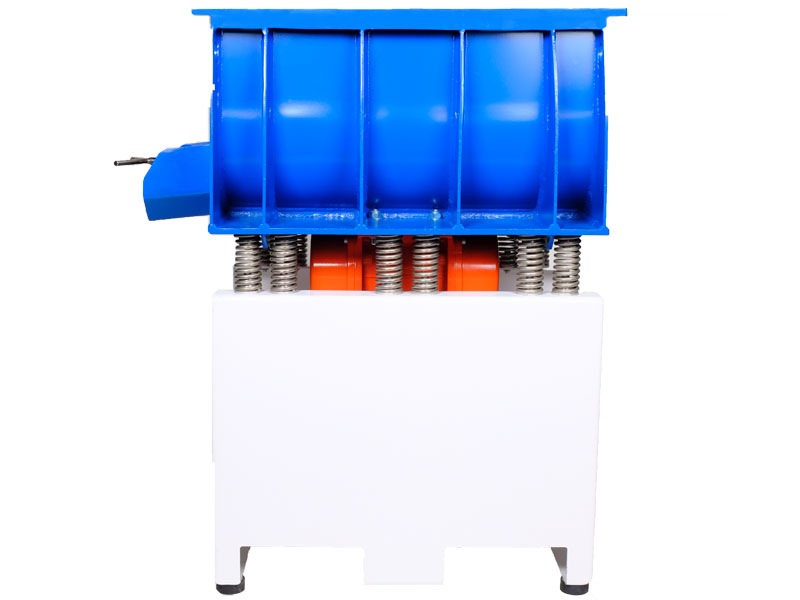

      • Robuster Aufbau mit einem wartungsarmen Vibrationsmotor
      • Integrierte Aufnahme zum Anheben und Versetzen der Anlage mittels eines Hubwagens oder eines Gabelstaplers

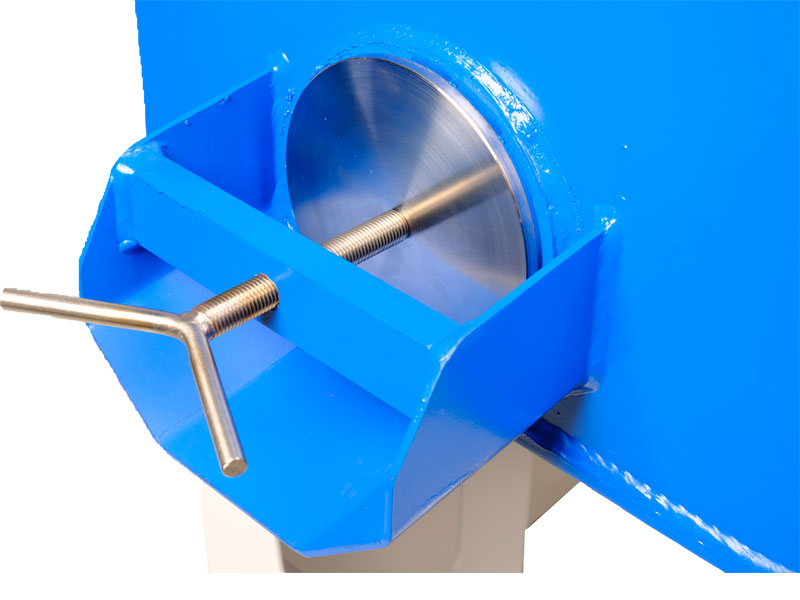

      • Schnelle Behälterentleerung und Schleifmittelwechsel durch eine großzügige Ablassöffnung für Schleifkörper

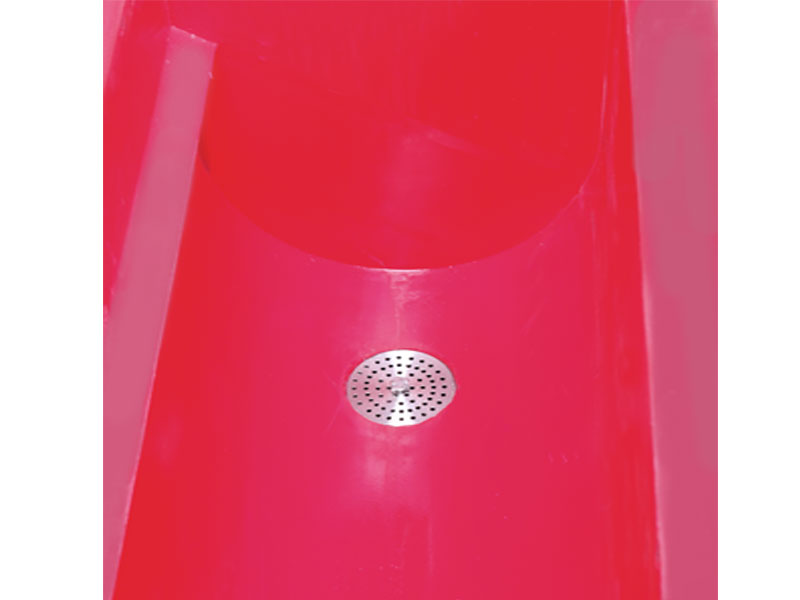

      • Schnellwechselbares Ablaufsieb aus Polyurethan
      • Gummigedämpfte Standfüße zur Reduzierung von Schwingungsübertragungen

      Zubehör TV TROGVIBRATOREN

      • Antrieb mit variablen Drehzahlsteuerung (frequenzgeregelt)

      • SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb
      • Trennwände zur Unterteilung des Arbeitsbehälters
      • Spannsysteme zur Fixierung von Werkstücken
      • Dosieranlagen für Prozessmedien und Additive
      • Schalldämmkonzepte wie Schalldämmdeckel, Umhausungen, …
      • Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, …)
      • Siebanlagen zur Separierung von Werkstücken und Schleifmedien
      • Universell anschraubbare und damit wechselbare Abgaberutschen

      Technische Daten

      TV15 TV25 TV45 TV55 TV73 TV85 TV95
      Volumen (Brutto) Liter 27 50 115 275 430 840 1700
      Nutzvolumen Liter 18 36 90 230 370 740 1550
      Anschlussleistung (Serie) kW 0,35 0,4 1 2 4 5 7
      Innenlänge Arbeitsbehälter (A) mm 500 600 850 1200 1100 1500 2000
      Innenbreite Arbeitsbehälter (B) mm 220 280 380 480 680 780 980
      Innenhöhe Arbeitsbehälter (C) mm 270 325 395 530 650 800 1000
      Ausgabehöhe (E) mm 615 615 635 635 635 700 750

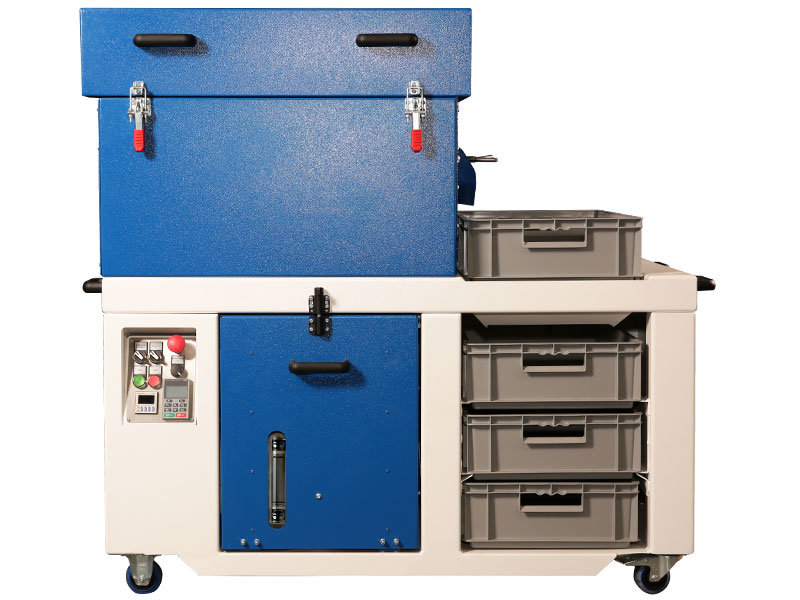

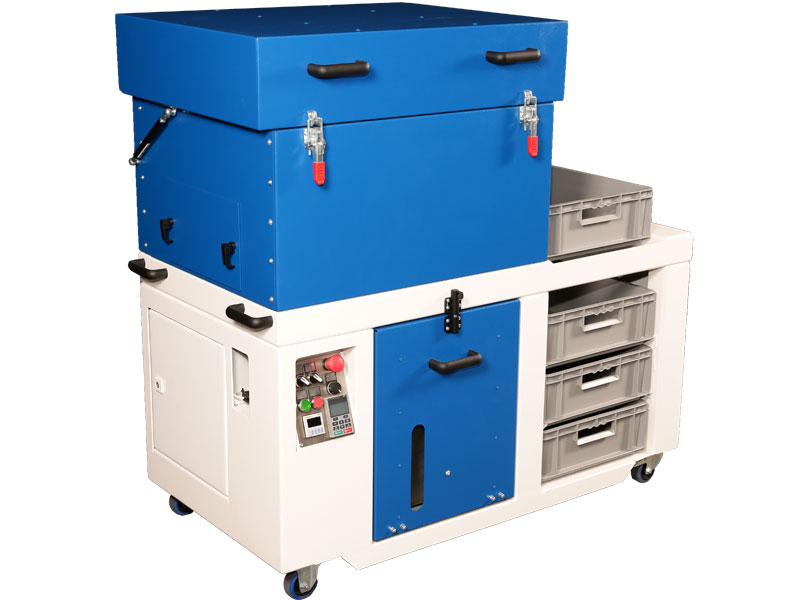

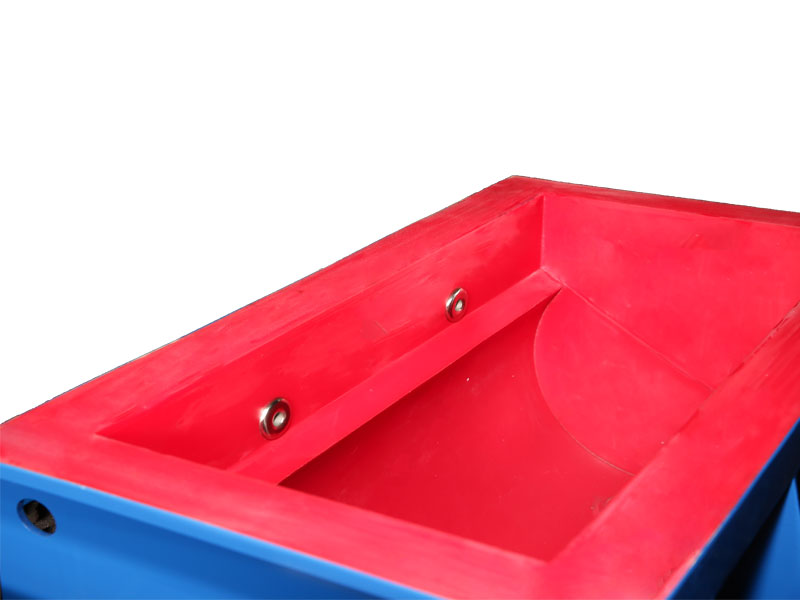

        TV Kompakt

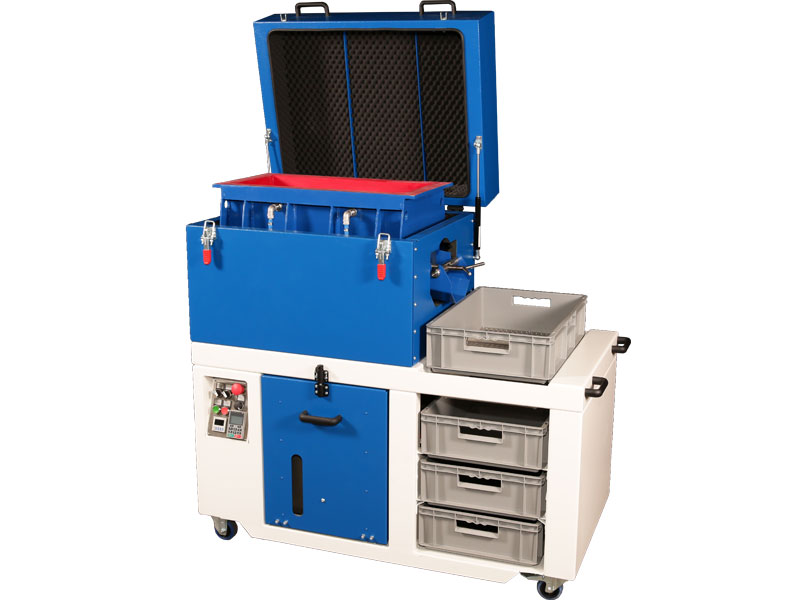

        Der mobile Trogvibrator zum Gleitschleifen

        Mobil und Universal

        Trogvibratoren zeichnen sich durch Ihre kompakte Bauweise bei einer universellen Anwendung aus. Durch deren U-förmigen Arbeitsblätter können relativ zur Anlagengrößen sehr große Werkstücke bearbeitet werden. Unser TV mobil ist dahingehend einzigartig, da alle Komponenten, welche zum Gleitschleifen benötigt werden, kompakt und mobil auf einem Fahrwagen montiert sind. Eine integrierte Kaskade reinigt die Prozessflüssigkeit, mittels einer Siebkiste können Werkstücke separiert werden und in Einschubfächern können verschiedene Schleifkörper gelagert werden.
        • Mobile Gleitschleifanlage mit integrierter Aufbereitung von Prozessflüssigkeiten

        • Integrierte Siebkiste zur Trennung von Werkstücken und Schleifkörpern

        • Kompakte Bauweise bei großen Arbeitsbehältern inklusive Schallschutz
        • Plug & Play System: 230V Strom- Zuleitung einstecken und loslegen

        Vorteile

        • Mobil einsetzbar: Alle Komponenten in einem Fahrwagen integriert
        • Plug & Play: Zur Inbetriebnahme muss lediglich die 230V Stromzuleitung eingesteckt werden • Geräuscharmer Betrieb durch vollständige Schallschutz-Umhausung

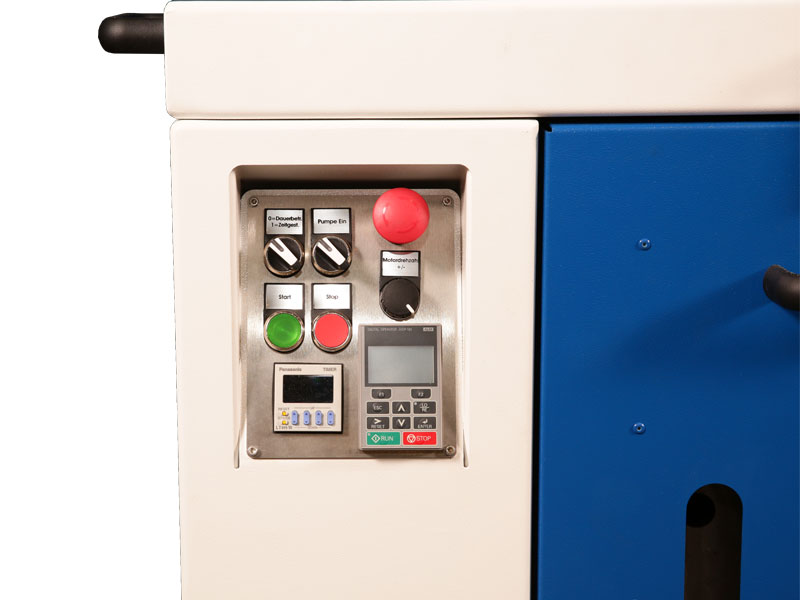

        • Integrierte Elektrosteuerung zur Prozessüberwachung
        • Siebvorrichtung zur Trennung von Werkstücken und Schleifkörpern
        • Prozesswasseraufbereitung durch eine integrierte Kaskade

        Zubehör TV-Kompakt

        • Antrieb mit variablen Drehzahlsteuerung (frequenzgesteuert)
        • Erweiterte Prozesssteuerung durch Schaltuhr (Timer)
        • Trennwände zur Unterteilung des Arbeitsbehälters
        • Spannsystem zur Fixierung von Werkstücken
        • Dosieranlagen für Prozessmedien und Additive
        • Erweiterte Prozesswasserleitkonzepte (Ringbrausen, Verteilerdüsen, Spülsysteme, Waschdüsen, …)
        • Siebe zur Separierung von Werkstücken und Schleifmedien in unterschiedlichen Lochungen
        • Kundenindividuelle Anpassungen

        Technische Daten

        TV15-M TV25-M
        Volumen (brutto) Liter 27 50
        Nutzvolumen Liter 18 36
        Anschlussleistung (Serie) kW 0.35 0.4
        Innenlänge Arbeitsbehälter mm 500 600
        Innenbreite Arbeitsbehälter mm 220 280
        Innenhöhe Arbeitsbehälter mm 270 325
        Gesamtlänge Fahrwagen (A) mm 1450 1450
        Entnahmehöhe Trogvibrator (B) mm 1240 1240
        Tischhöhe Fahrwagen (C) mm 720 720
        Breite bei geöffnetem Deckel (D) mm 1200 1200
        Breite Fahrwagen (E) mm 730 730
        Gesamthöhe (F) mm 1350 1350

          RUNDTROCKNER FÜR GLEITSCHLEIFANLAGEN

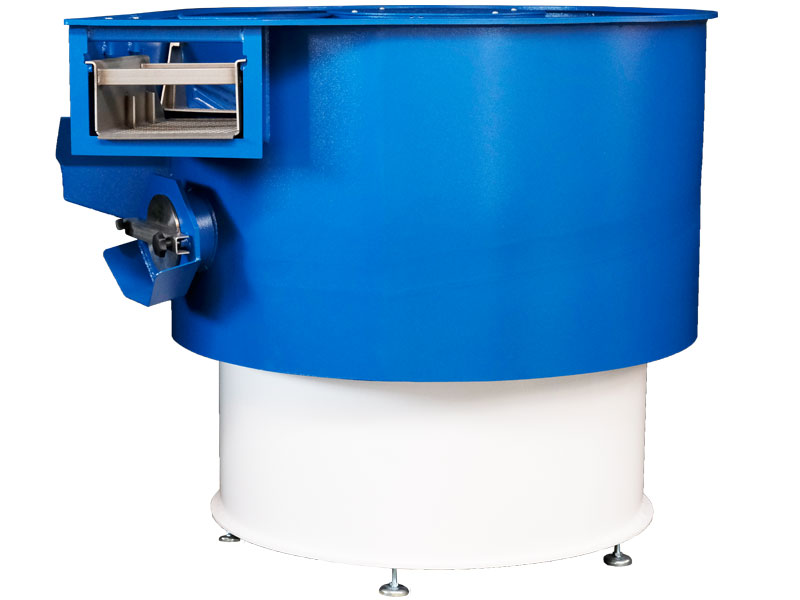

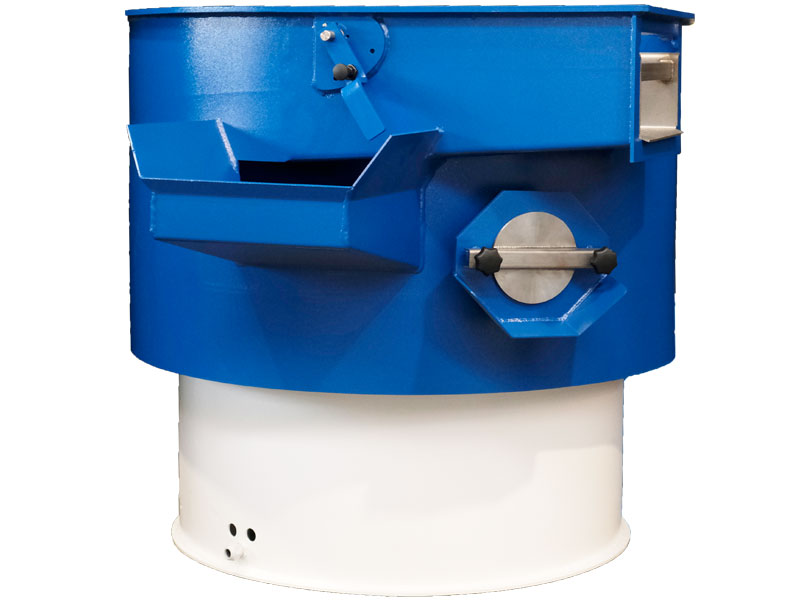

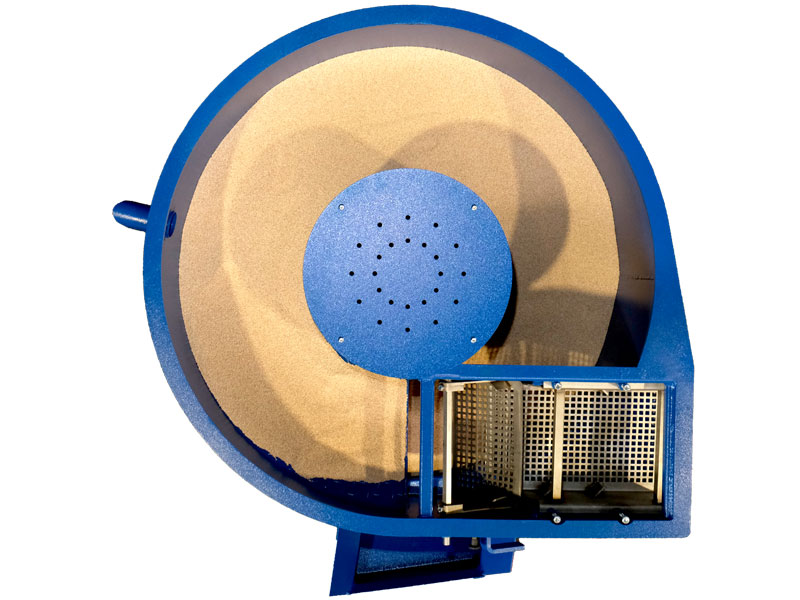

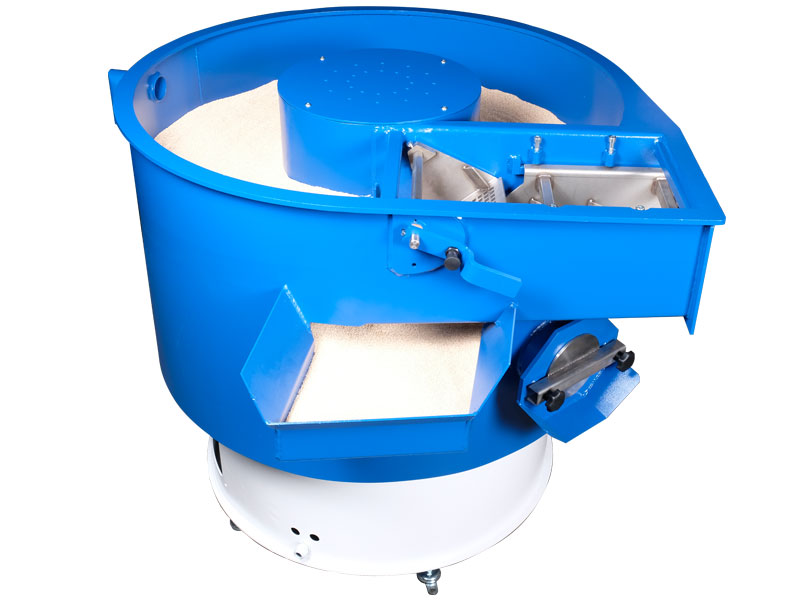

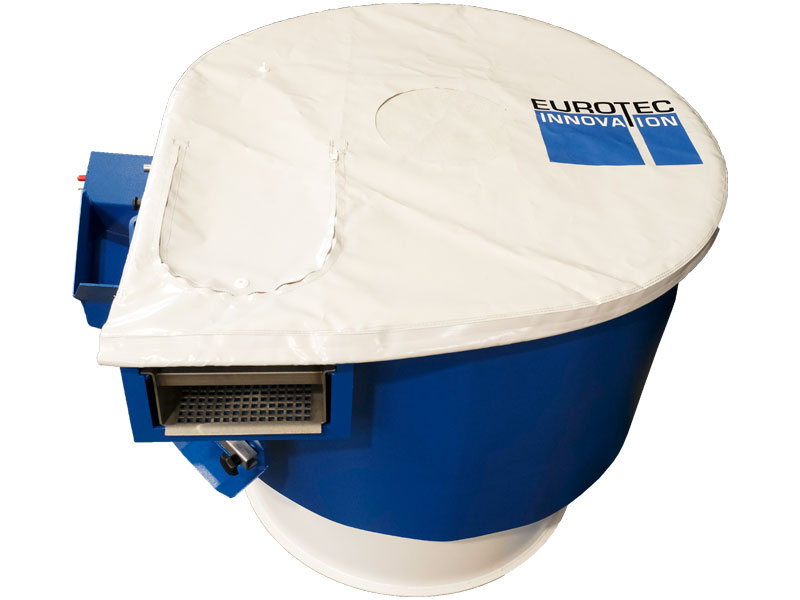

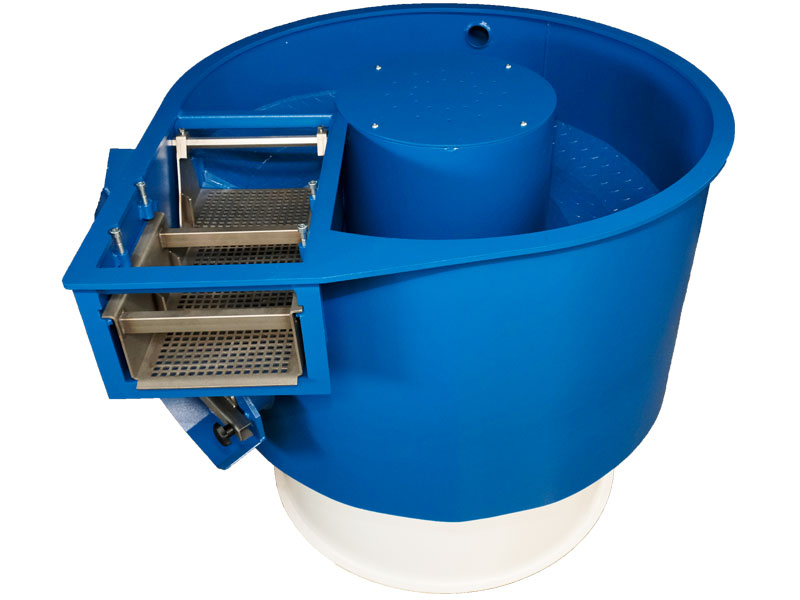

          RT Rundtrockner

          Die effiziente Bauteiltrocknung nach dem Gleitschleifen

          Energiesparend und Leistungsstark

          Da beim Gleitschleifen meist eine Prozessflüssigkeit eingesetzt wird, sind die Werkstücke hiermit kontaminiert und müssen am Ende des Prozesses gereinigt bzw. getrocknet werden. Zur Trocknung der Bauteile werden entweder Heißluft oder spezielle Trocknungsmedien eingesetzt. Hierzu werden im Rundtrockner die Werkstücke in einen Behälter gegeben, in welchem sich ein aufgeheiztes Medium zum Trocknen befindet. Nuss- und Maiskolbenschrote finden hierbei häufig Anwendung in Rundtrocknern.

          • Effizient durch optimierte Heizung und Abdeckungen
          • Trocknung von Bauteilen meist durch nur einen Durchlauf
          • Universelle Verwendung von verschiedenen Trocknungsmedien
          • Spiralförmig flach ansteigende Rampe
          • Schutzabdeckung und Absaugung zur Staubreduzierung optional erhältlich

          Einsatzgebiete

          • Bauteiltrocknung direkt nach dem Gleitschleifprozess
          • Polieren von Bauteilen
          • Reduzierung von Flecken
          • Feinbearbeitung von besonders diffizilen Konturen
          • Vorbeugung von Flugrost durch vollständig getrocknete Oberflächen
          • Effiziente Trocknung komplexer Geometrien

          Vorteile

          • Wirtschaftliche und schnelle Trocknung von Bauteilen nach dem Gleitschleifen

          • Erzielung von fleckenfreien Oberflächen
          • Trocknung und Polieren der Werkstücke in einem Arbeitsgang
          • Integrierte Siebstrecke für eine effiziente Werkstücktrennung
          • Je nach Ausführung gleichzeitiger chargenweiser Betrieb und Durchlaufbetrieb durch eine eingebaute Klappe möglich
          • Spiralförmig ansteigender Behälterboden für eine schonende Bearbeitung ohne steile Rampe
          • Modular wechselbare Siebeinleger und Abgaberutschen zum flexiblen Einsatz
          • Standardmäßig im schwingungsentkoppelten Untergestell montierte Heizregister für höchste Lebensdauer
          • Standardmäßig vorbereitet zur Anbindung an Staubabsaugungen

          Zubehör RT Rundtrockner

          • Antrieb mit variabler Drehzahlsteuerung

          • SPS gesteuerte Elektroschaltanlagen zum teil- und vollautomatisierten Anlagenbetrieb
          • Pneumatisch betätigte Klappe zur Separierung
          • Staubschutzabdeckungen und Staubabsaugsysteme
          • Schalldämmkonzepte zur Minimierung von Lärmemissionen
          • Verstärkte Heizleistung für verkürzte Aufheizzeiten
          • Thermostatgeregelte Temperatursteuerung
          • Universell adaptierbare Abgaberutschen
          • Verschleiß- und Stoßschutz Beschichtungen
          • Siebe zum Separieren in verschiedenen Lochungsgrößen und mit Schutzbeschichtungen zur Minimierung von Geräuschen und Bauteilbeschädigungen

          Technische Daten

          RT20 RT27 RT37 RT41 RT55
          Brutto-Volumen Liter 150 270 580 850 1600
          Netto-Volumen Liter 80 140 350 450 750
          Arbeitsleistung kW 1,6 1,6 1,9 2,5 5
          Max. Heizleistung kW 3 4 6 10 14
          Außendurchmesser (A) mm 1050 1200 1650 1900 2200
          Breite Siebfläche (B) mm 250 330 450 500 670
          Kanalbreite (C) mm 252 330 450 500 670
          Gesamthöhe* (D) mm 1050 1100 1250 1350 1400
          Ausgabehöhe* (E) mm 820 850 900 950 1000
          Bauteilzuführung Höhe* (F) mm 820 850 950 980 1050
          *Kundenindividuelle Höhenanpassung möglich

            SEPARIERUNGEN

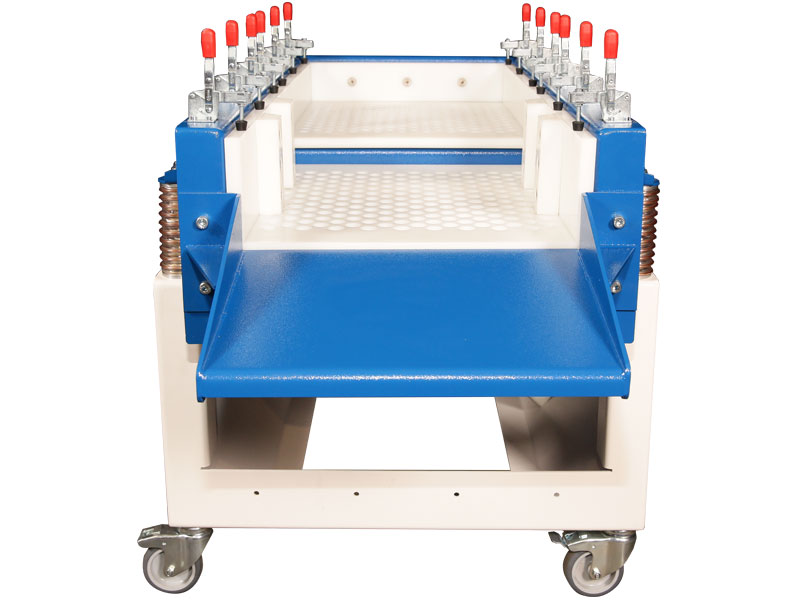

            WS Separierungen

            Zur wirtschaftlichen und mobilen Separierung

            Wirtschaftlich und Mobil

            Zur effizienten und wirtschaftlichen Trennung von Schleifmedium und Werkstück bieten unsere Maschinen zur Separierung höchste Leistung in kompakter Bauweise. Überall einsetzbar und durch feststellbare Lenkrollen äußerst mobil.

            • Wirtschaftliche Trennung von Werkstücken und Schleifmedien
            • Modular kombinierbar mit vielen Gleitschleifanlagen

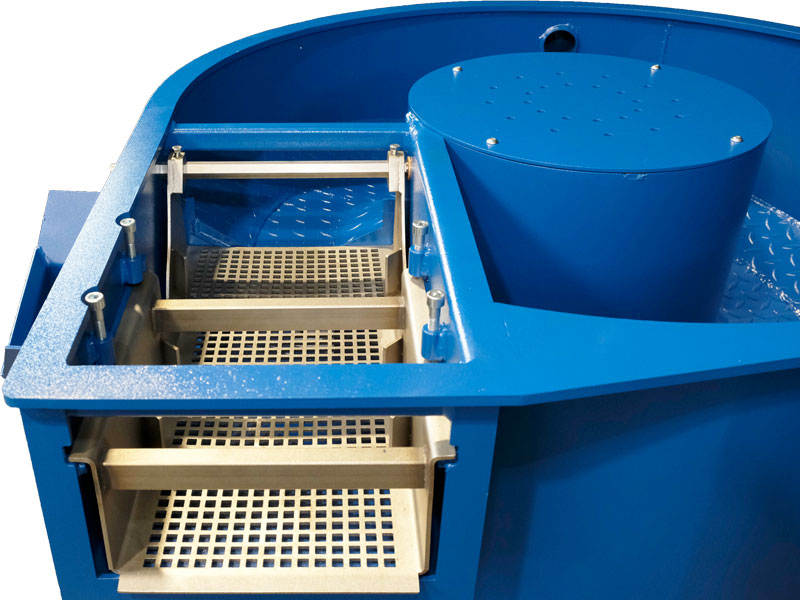

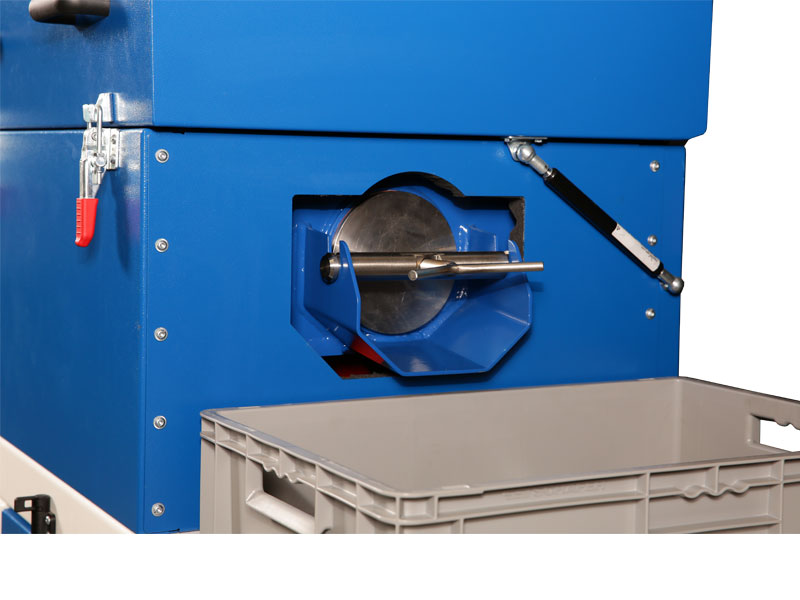

            • Schnellwechselbare Siebeinsätze für verschiedenste Schleifkörper
            • Mobil einsetzbar durch Lenkrollen
            • Adaptierbar auf verschiedenste Gleitschleifanlagen

            Vorteile

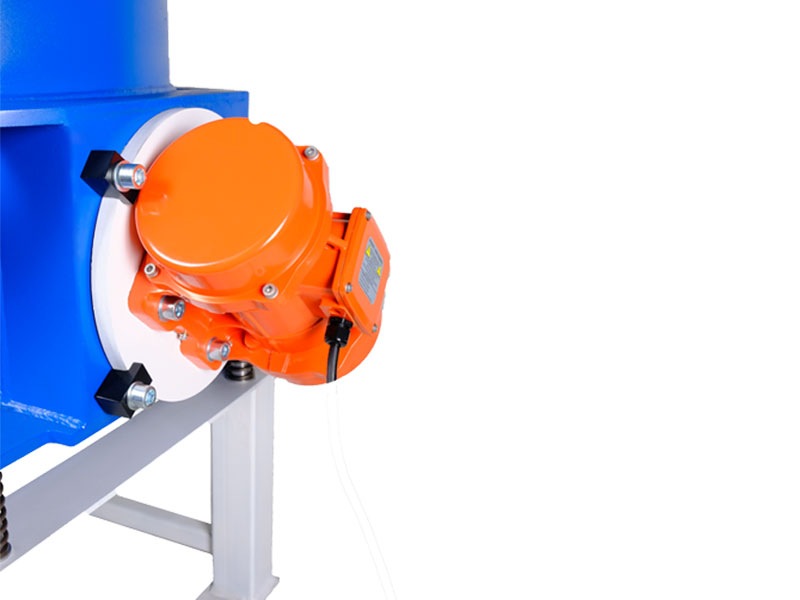

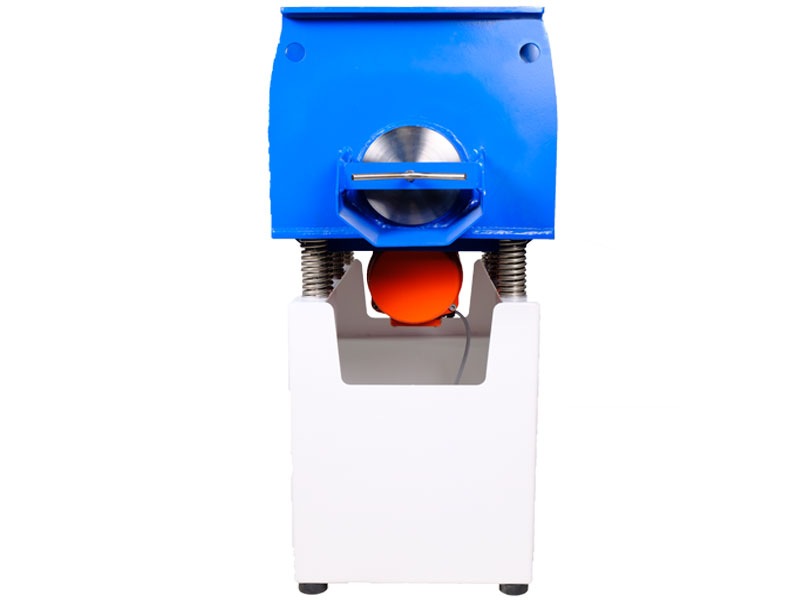

            • Halbautomatischer Betrieb durch zwei Unwuchtmotoren
            • Wirtschaftliche Trennung von Werkstücken und Schleifkörper auch bei größeren Stückzahlen

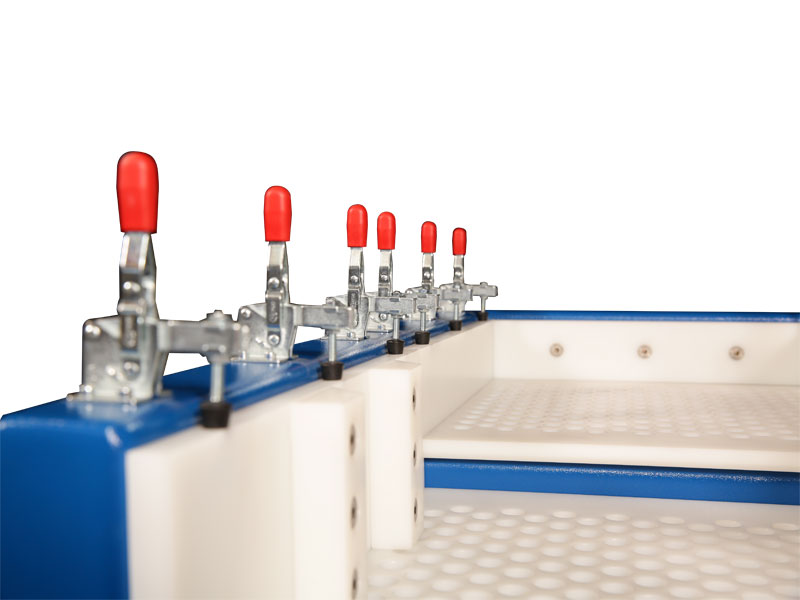

            • Kürzeste Rüstzeiten beim Wechseln der Siebplatten ermöglicht durch ein werkzeugloses Schnellspannsystem
            • Integrierte Fallstufen zum verbesserten Absieben von Schleifkörpern
            • Konisch ausgeführte Lochsiebe zur Vermeidung von verkeilten Schleifkörpern
            • Siebwanne gefertigt aus Edelstahl, dadurch keinerlei Verschleppung von Rostspuren
            • Vollständig aus Kunststoff ausgekleidete Siebfläche zur Reduzierung von Beschädigungen an Bauteilen während des Siebvorgangs

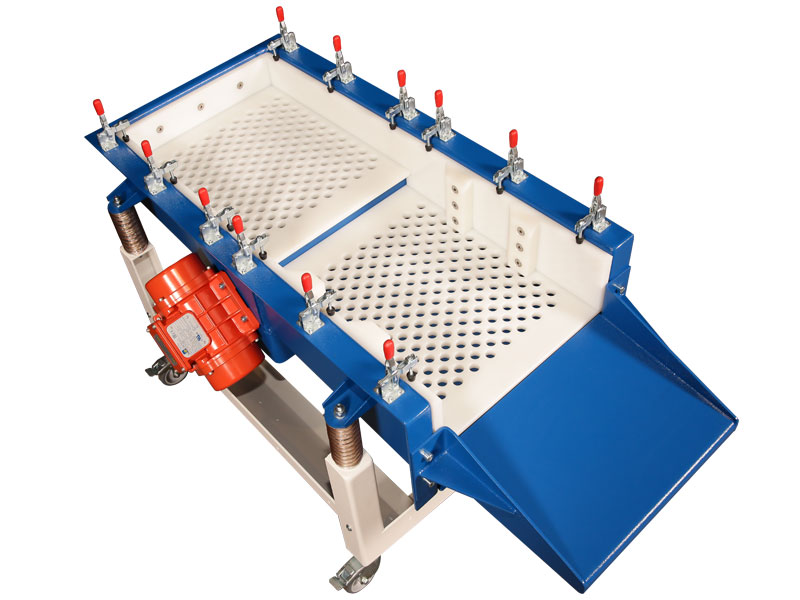

            WS Separierungen

            • Antrieb mit variabler Drehzahlsteuerung
            • Elektronische Kopplung innerhalb eines Anlagenparks
            • Siebplatten in verschiedensten Lochungen je nach Kundenanforderung
            • Abgaberutschen in verschiedenen Bauformen und -längen
            • Integrierte Aussiebung von Untergrößen (Unterkorn)
            • Abstreifer, Spülkränze und Fallstufen zur verbesserten Separierung

            Technische Daten

            Arbeitsleistung kW 2 x 0,12 2 x 0,16 2 x 0,16 2 x 0,35
            Höhe Bauteilzuführung* (B) mm 610 650 650 700
            Ausgabehöhe* (C) mm 420 420 420 420
            Siebbreite (D) mm 350 350 500 600
            Sieblänge (E) mm 880 1300 1200 1400
            *Kundenindividuelle Höhenanpassung möglich

              KLEINE ANLAGEN

              Kleine Rundtröge

              Technische Daten

              Kurzbeschreibung KVM 15 KVM 40 KVM 120
              Gesamtvolumen Liter 18 43 130
              Innendurchmesser Trog mm 410 565 852
              max. Teilegröße mm 90 120 160
              PU Besch. Boden mm 10 10 15
              PU Besch. Seitenwand mm 8 8 12
              Antrieb kW, 380 V/ 50 Hz 0,17 0,37 1,1
              Drehzahl max. U/min. 1500 1500 1500
              Gesamthöhe mm 620 780 890
              Gesamtgewicht kg 42 100 225
              Dosierpumpe ja ja ja
              Steuerschrank mit Drehzahlregelung 1000-1500 1000-1500 1000-1500

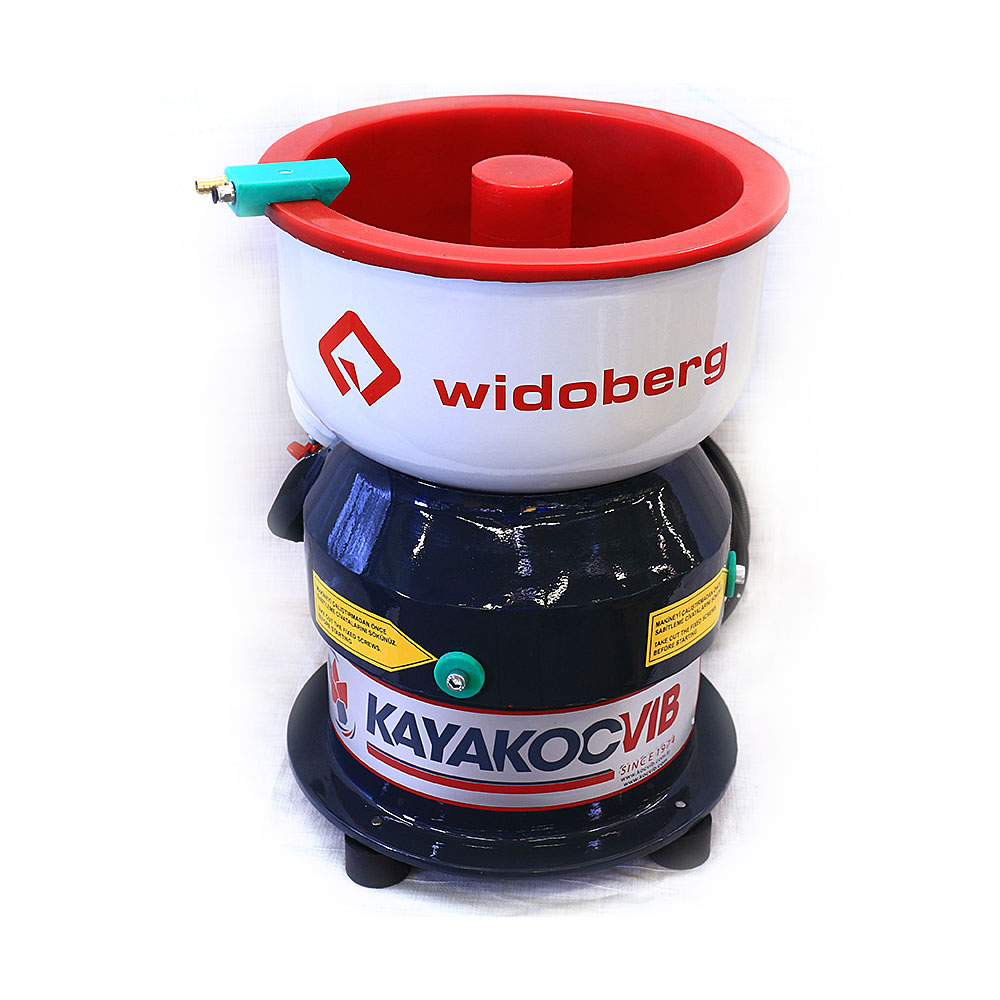

              KVM 15

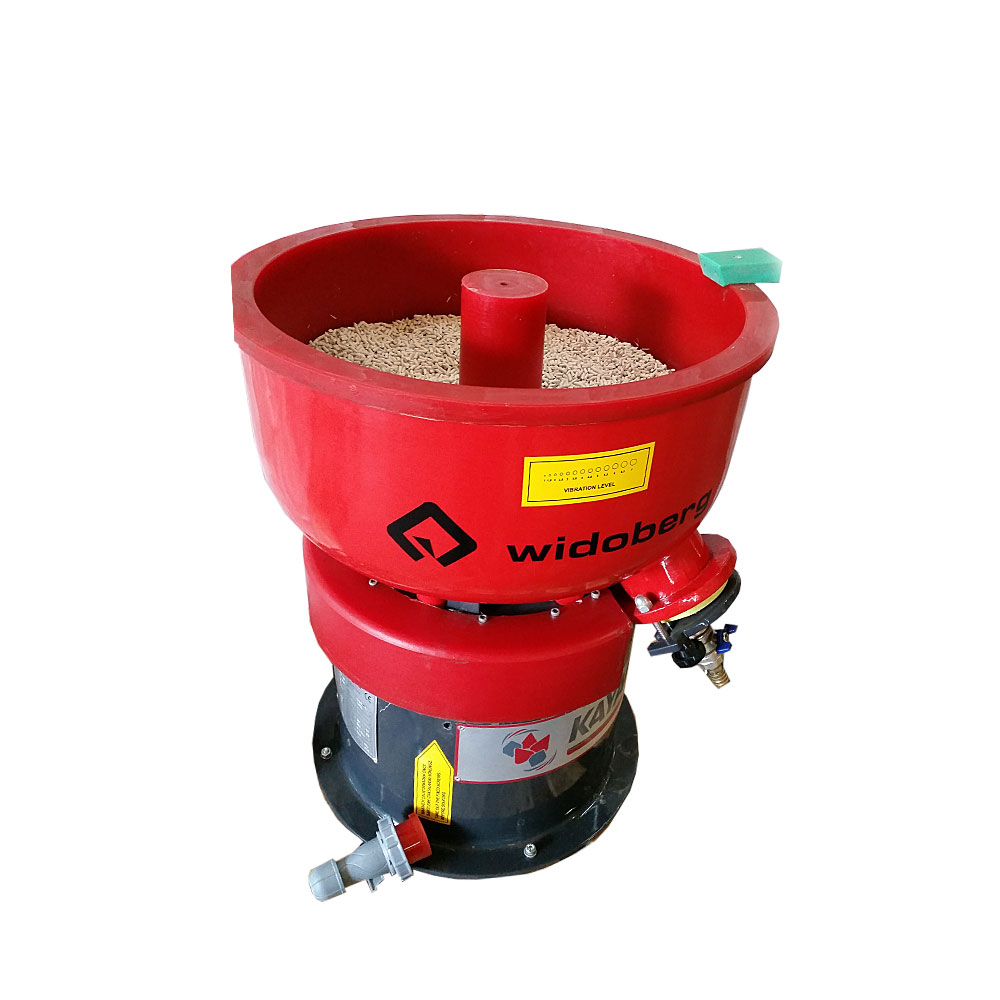

              KVM 40

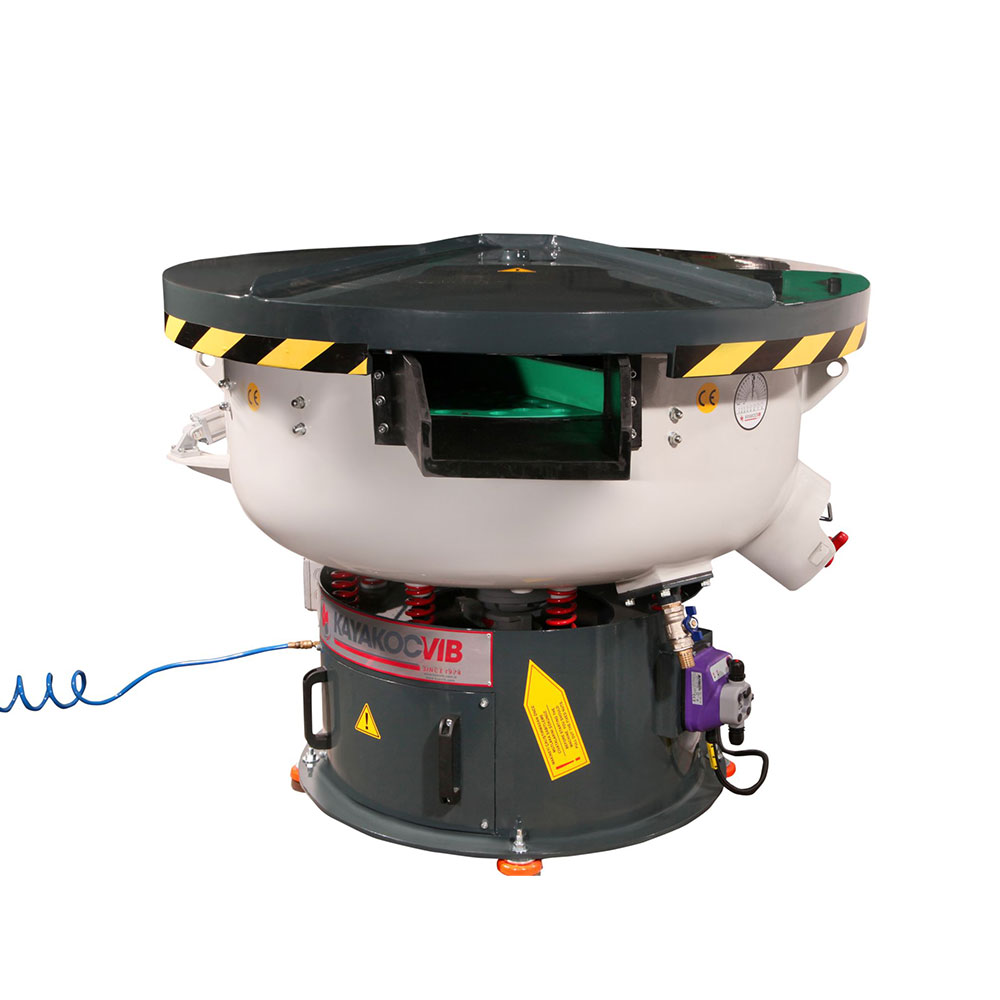

              KVM 120

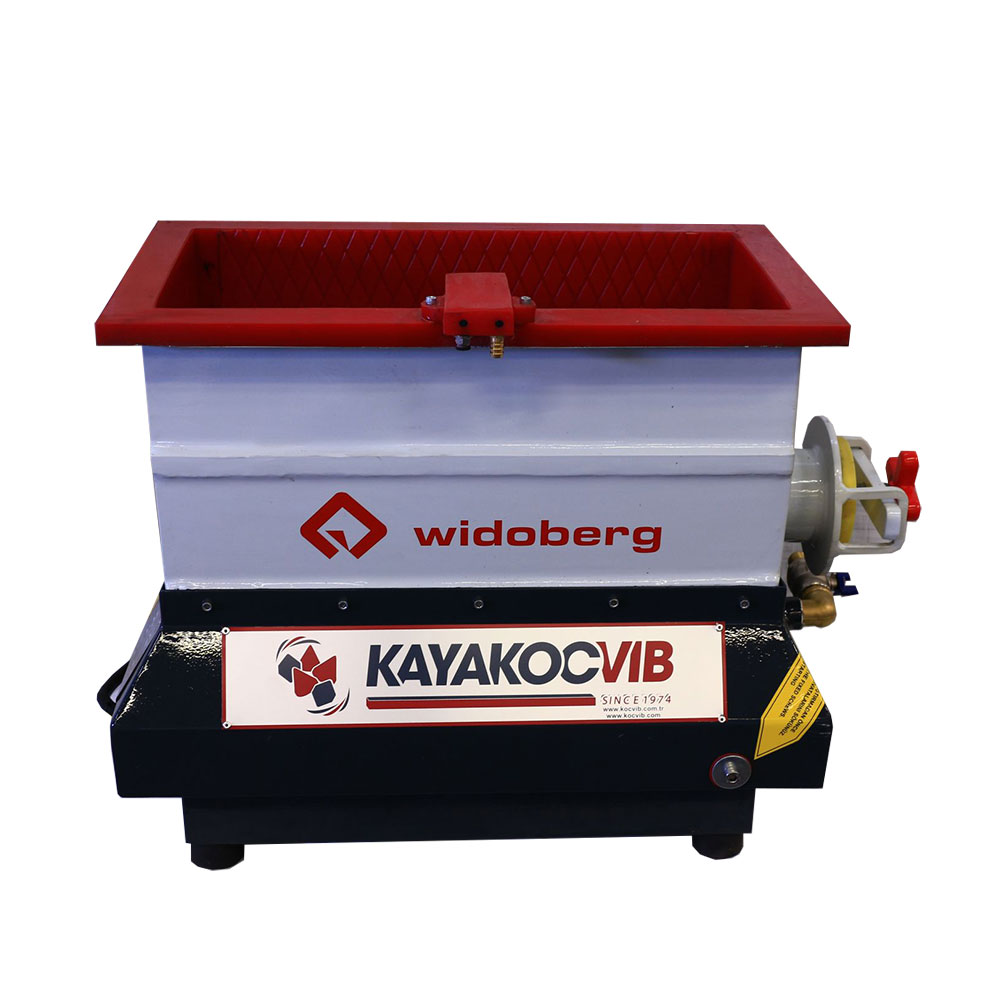

              Kleine Rechtecktröge

              Technische Daten

              Kurzbeschreibung TVM 15 TVM 40 TVM 100
              Gesamtvolumen Liter 18 53 130
              Außenmaß mm 630x300x500(h) 790x415x670 (h) 1280x890x920 (h)
              Innenmaß Trog mm 500x200x200 (h) 590x290x290 (h) 1000x380x410 (h)
              Antrieb kW, 380 V/ 50 Hz 0,18 0,55 1,1
              PU Besch. Boden mm 10 10 15
              PU Besch. Seitenwand mm 8 8 10
              Drehzahl max. U/min. 1500 1500 1500
              Gesamtgewicht kg 50 80 300
              Dosierpumpe ja ja ja
              Drehrichtungswahlschalter (links/rechts) ja ja ja
              Steuerschrank mit Drehzahlregelung 1000-1500 1000-1500 1000-1500

              TVM 15

              TVM 40

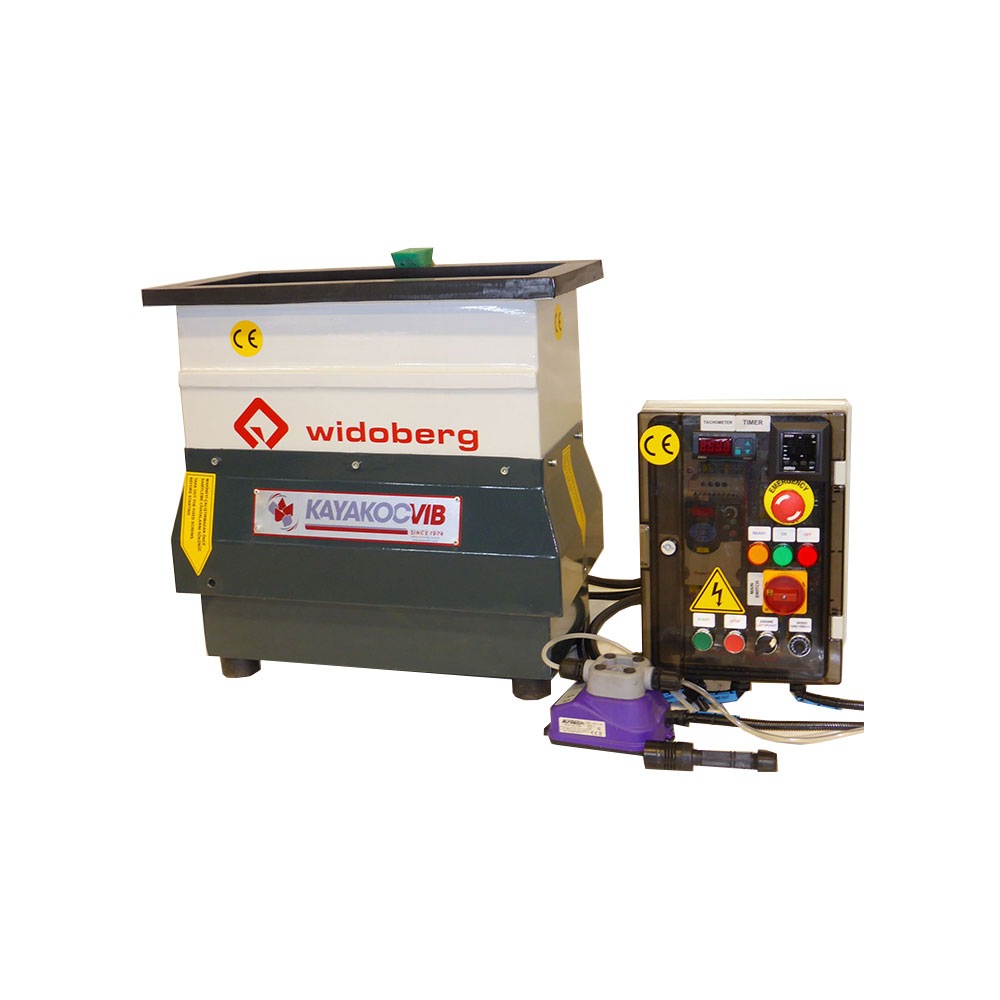

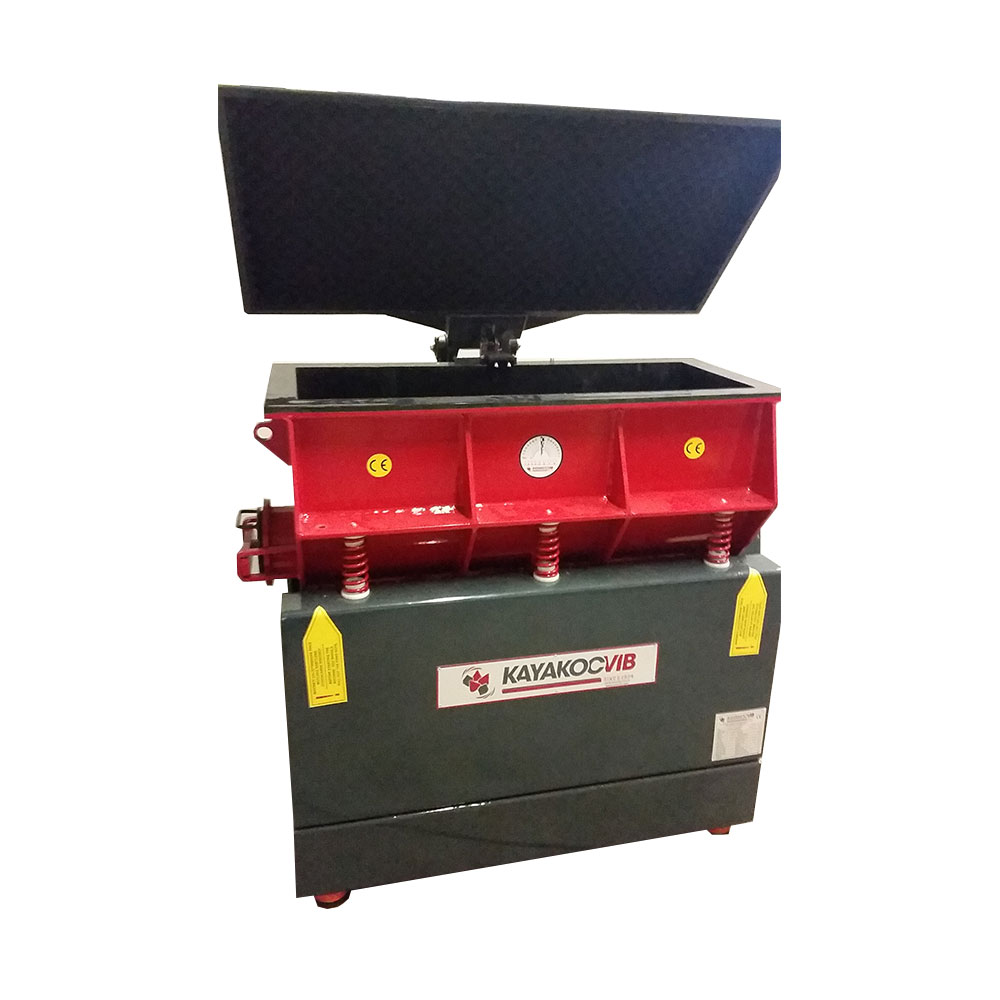

              TVM 100

              FLIEHKRAFT-GLEITSCHLEIFANLAGEN

              FLIEHKRAFTGLEITSCHLEIFANLAGEN

              Fliehkraftschleifanlagen zeichnen sich durch ihre extrem hohe Bearbeitungsintensität aus, wobei ihre Schleifleistung bis um das 10-fache höher liegt im Vergleich zu den herkömmlichen Gleitschleifanlagen. Am Boden des Troges befindet sich ein rotierender Teller, der dafür sorgt, dass die Werkstücke in einer Schleife durch das Schleifmedium gezogen werden. Besonders geeignet sind diese Anlagen für sehr kleine Teile. Wir bieten diese Tröge auch mit einem Inoxspalt an, der dafür sorgt den Spalt auf bis 0,3 mm zu reduzieren.

              Technische Daten

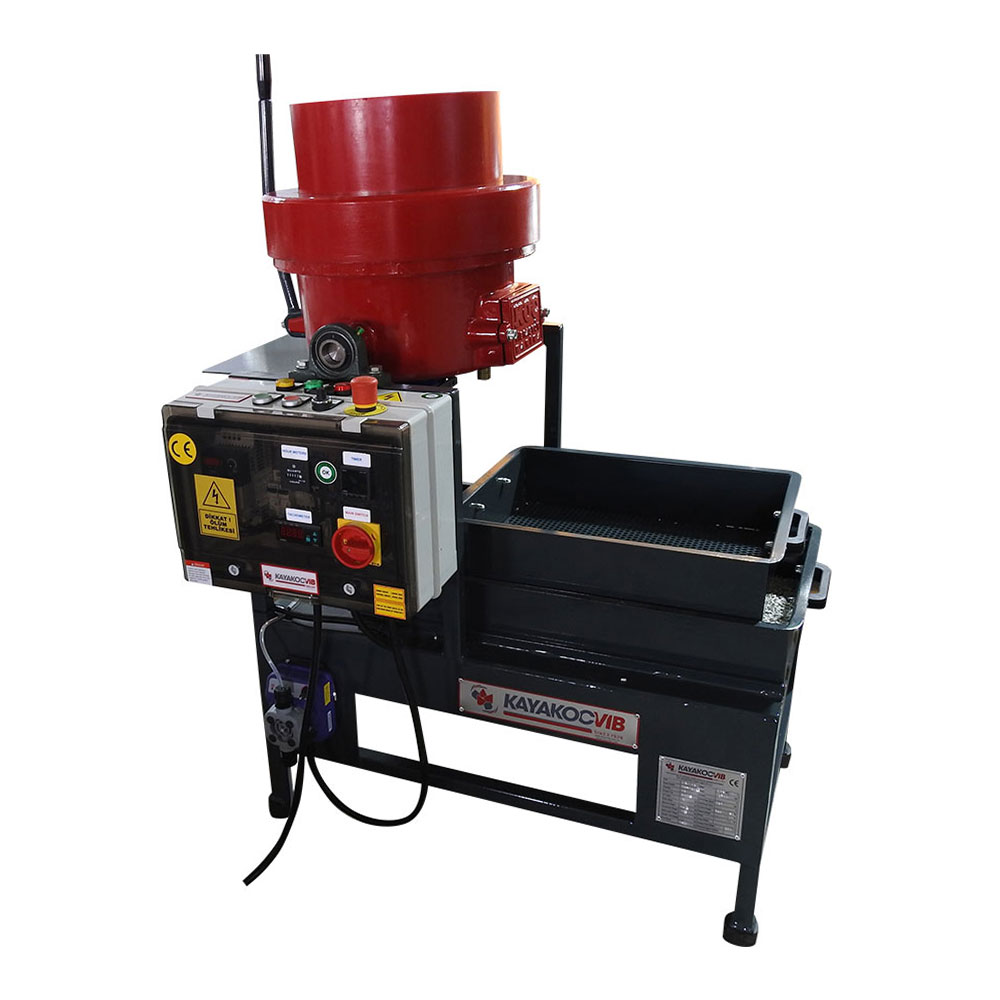

              Kurzbeschreibung KSM 18 KSM 60
              Gesamtvolumen Liter 21 63
              Innendurchmesser Trog mm 340 520
              max. Teilegröße mm 30×30 50×50
              Antrieb kW, 380 V/ 50 Hz 0,75 2,2
              Drehzahl max. U/min. 1500 1500
              Gesamthöhe mm 1000 1300
              Gesamtgewicht kg 120 380
              Dosierpumpe ja ja
              Steuerschrank mit Drehzahlregelung 1000-1500 1000-1500

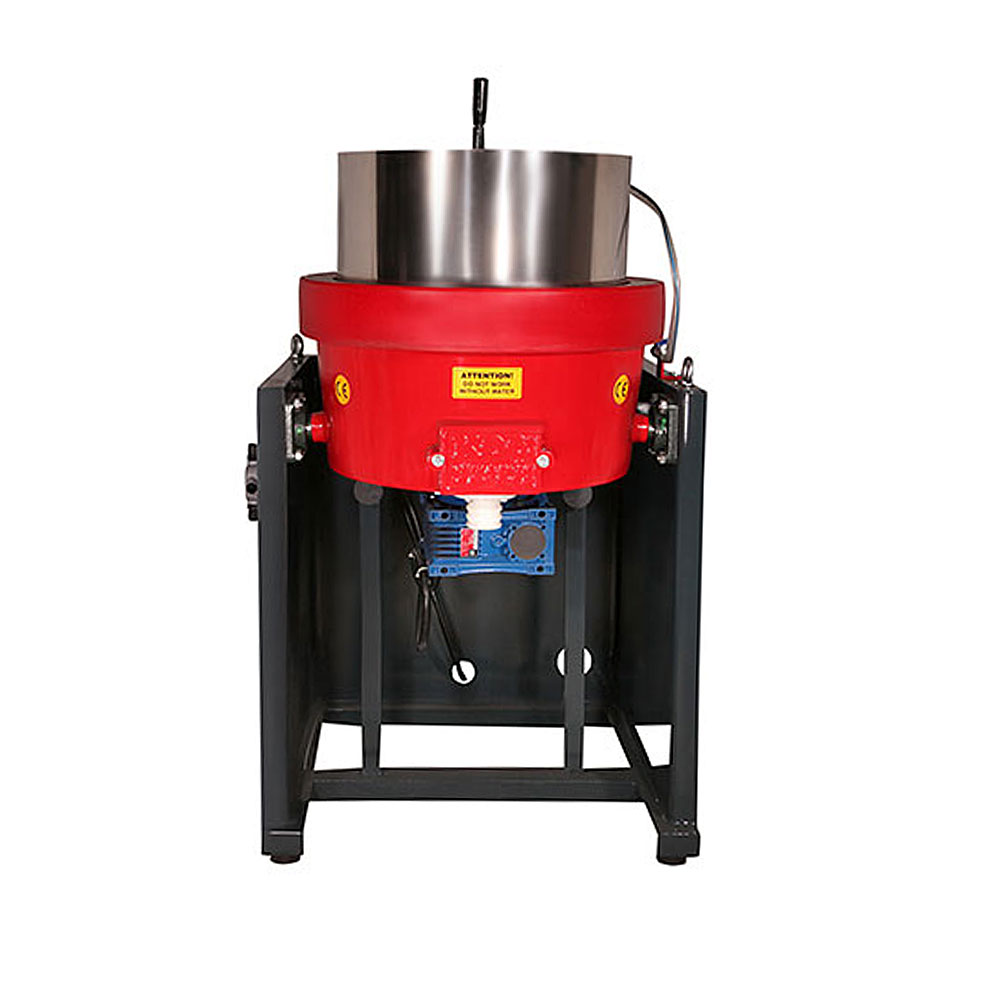

              KSM 18

              KSM 60

              VERFAHRENSMITTEL & SCHLEIFMEDIEN

              VERFAHRENSMITTEL & SCHLEIFMEDIEN

              100% abgestimmt auf Ihren Bearbeitungsprozess

              Wählen Sie aus einem breiten Portfolio an Verfahrensmitteln für Ihren Schleif- oder Bearbeitungsprozess. Zur Verfügung stehen hierbei unterschiedlichste Schleifkörper in verschiedenen Größen und Geometrien. Flüssige Zusatzmittel (Compounds) sind für einen qualitativ hochwertigen Gleitschleifprozess ebenso von Bedeutung wie eine Bauteiltrocknung am Ende des Schleifprozesses.

              • Zahlreiche verschiedene Ausführungen verfügbar
              • Genau passend für Ihren Prozess
              • Hohe Schleifleistung bei hoher Standzeit
              • Granulate zur effizienten Trocknung Ihrer Bauteile nach dem Gleitschleifen

              Schleifmittel

              • Keramikschleifkörper
              • Kunststoffschleifkörper
              • Sondermedien zum Polieren und Hochglanzverdichten

              Granulate zur Bauteiltrocknung

              • Maisschrote
              • Nussschrote
              • Diverse Sondermedien

              PROZESSWASSER-AUFBEREITUNG

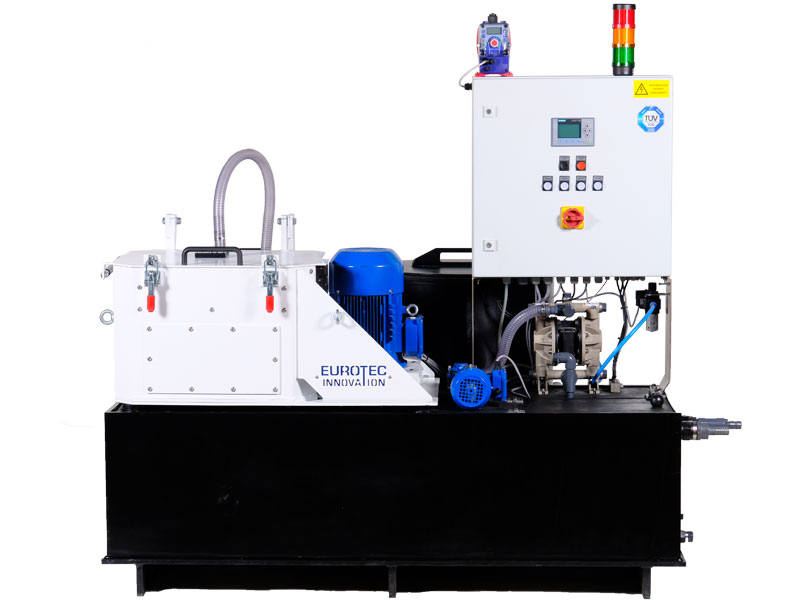

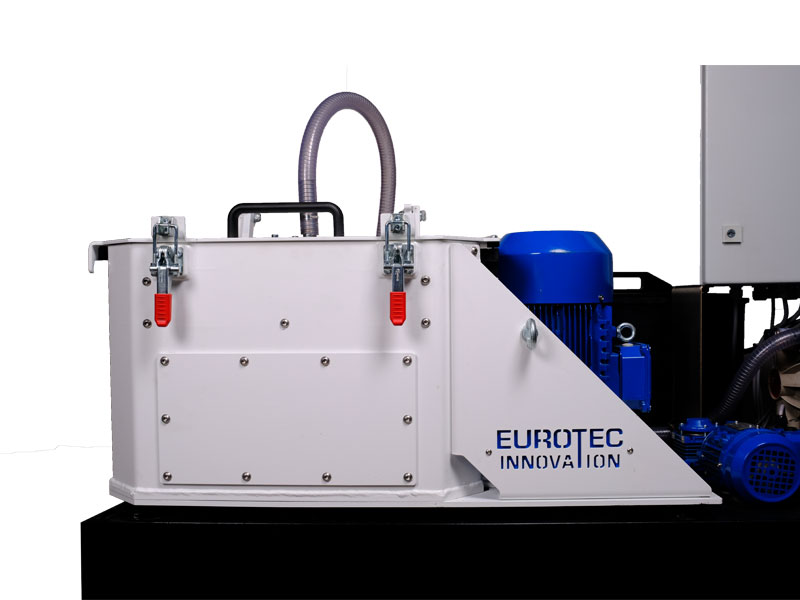

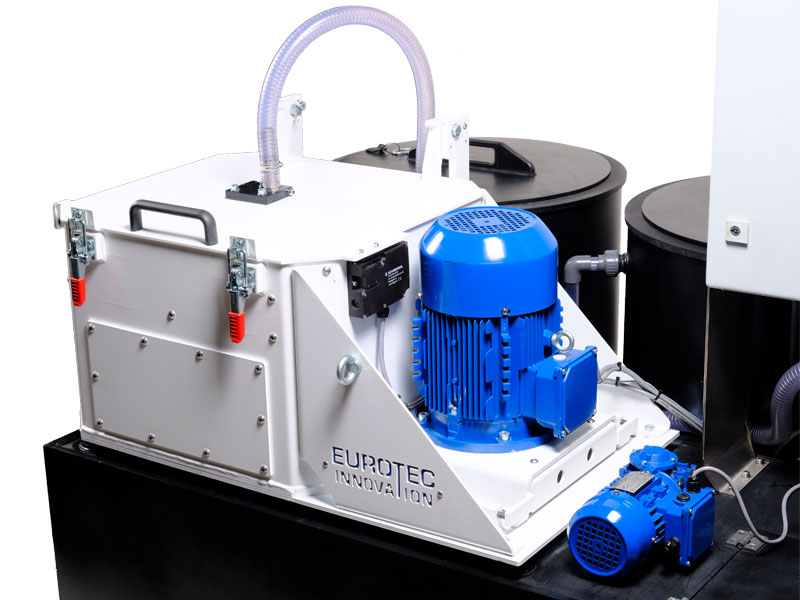

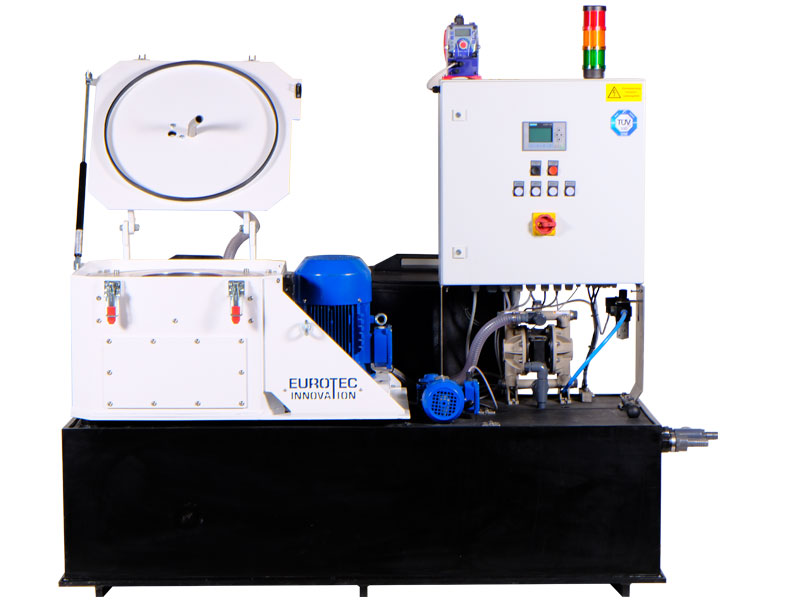

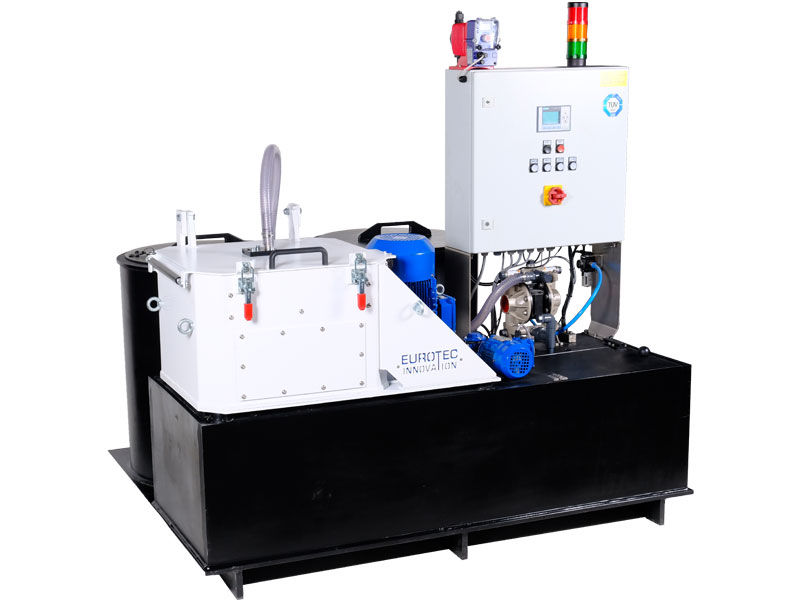

              ZS Zentrifugen

              Zum Kreislaufmanagement von Prozessflüssigkeiten

              Umweltschonend und Leistungsstark

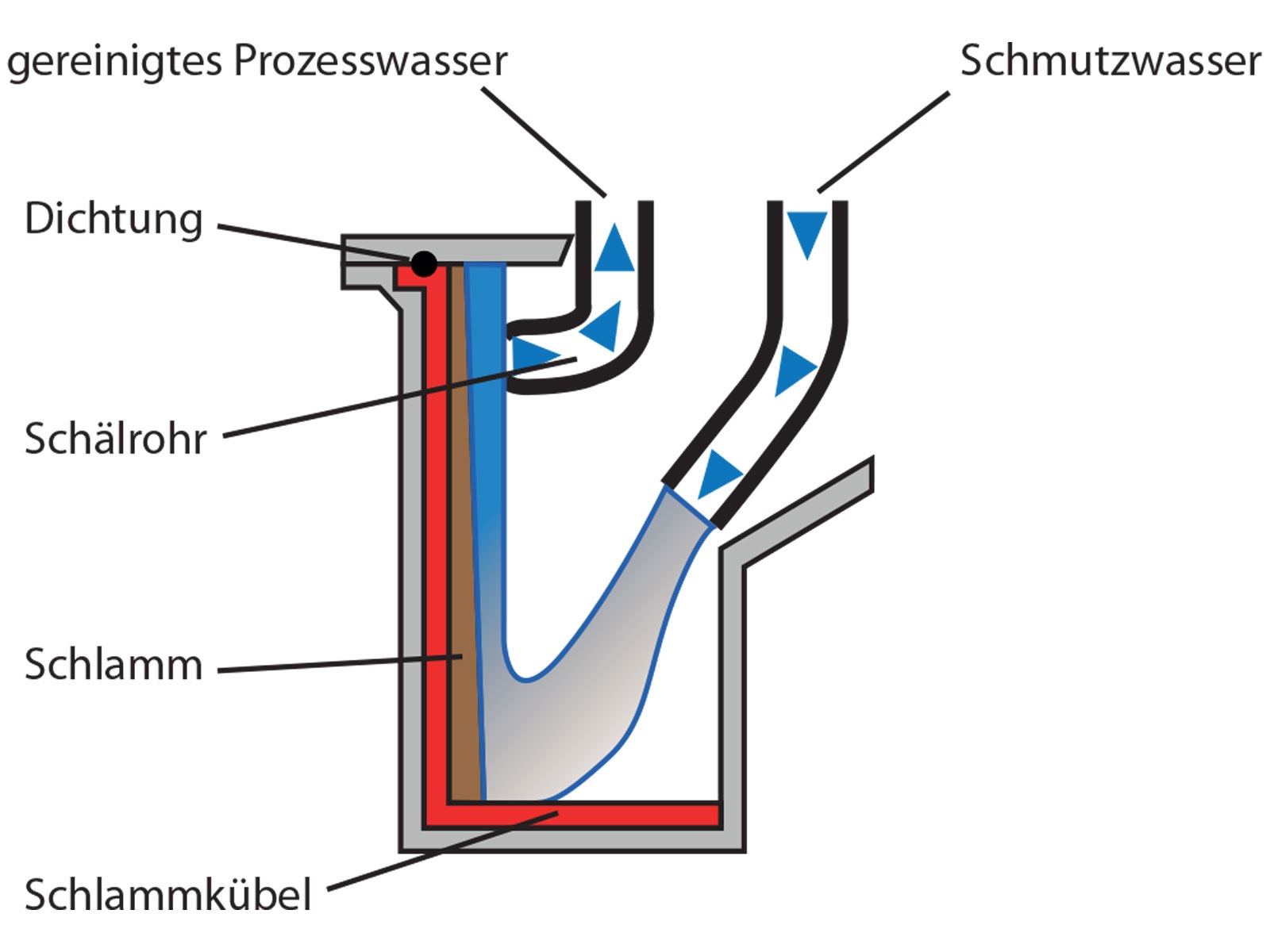

              In der industriellen Fertigung gibt es zahlreiche Anwendungen, bei denen große Mengen an verunreinigten Prozessflüssigkeiten anfallen. Werden diese Flüssigkeiten aufbereitet und in einem kontinuierlichen Kreislauf geführt, so werden Kosten eingespart sowie die Umwelt und Ressourcen nachhaltig geschont. Unsere Zentrifugen mit auswechselbarem Schlammeinsatz der Baureihe ZS zeichnen sich durch deren hohe Reinigungsleistung aus. Durch das modulare Konzept bestehend aus einem Zentrifugen-Aufsatz und einem Unterbau kann die Anlage genau auf Ihre Kundenbedürfnisse angepasst werden. Zur Auswahl stehen hierbei Puffertanks mit unterschiedlichem Fassungsvolumen sowohl für Schmutz- als auch Klarwasser. ZS Zentrifugen sind besonders bedienerfreundlich, da eine SPS-Steuerung die komplette Anlage überwacht und steuert. Das Prozesswassermanagement-System überwacht hierbei selbständig Füllstände und kommuniziert mit gekoppelten Anlagen. Durch einen wechselbaren Schlammeinsatz kann der ausgetragene und getrocknete Feststoff wirtschaftlich und unkompliziert entsorgt werden.

              • Effiziente Aufbereitung von Prozessflüssigkeiten durch hohe Zentrifugalkräfte

              • Verschiedene Baugrößen genau passend für Ihre Anwendung

              • Hohe Durchsatzleistungen ermöglichen die gleichzeitige Versorgung mehrerer Anlagen

              • SPS gesteuerter und überwachter Reinigungsprozess
              • Prozesswassermanagement

              Einsatzgebiete

              • Aufbereitung von Gleitschleif-Prozesswasser
              • Reinigung von Gemischen (Suspensionen und Emulsionen)
              • Aufbereitung von Phosphatier-, Lackier-, Wasch- und Ölbädern
              • Aufbereitung von Kühlschmierstoffen (KSS)
              • Aufbereitung von Kühlflüssigkeiten von Sägen, Fräsen und Drehmaschinen
              • Allgemeine Trennung von Feststoffen aus flüssigen Gemischen

              Vorteile

              • Hohe Austragsleistung durch in der Anlage wirkende Beschleunigungskräfte von über 2000-facher Erdbeschleunigung (modellabhängig)

              • Führung des Prozesswassers in einem Kreislauf, wodurch Betriebskosten minimiert werden und die Umwelt geschont wird

              • Einsparung von teuren Zusatzmitteln für den Gleitschleifprozess (Compound)
              • Wirtschaftliche und effiziente Trennung von festen Partikeln aus einem Gemisch
              • Ausgelegt für den Dauerbetrieb mit einer hohen Verfügbarkeit
              • Komplettes Prozesswassermanagement in einer Anlage (Pufferspeicher, Druckpumpen, automatische Niveauüberwachung und Nachfüllung, …)
              • Versorgung mehrerer Anlagen gleichzeitig mit nur einer ZS Zentrifuge durch optional erhältlich zusätzliche Pufferspeicher für Klarwasser
              • Geeignet für Prozessflüssigkeiten bis 70°C (optionale Kühlung verfügbar)

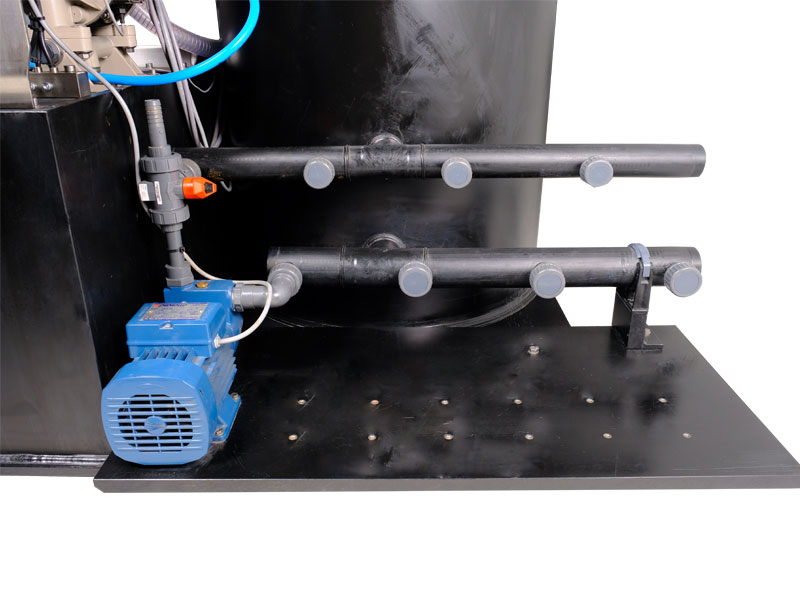

              Zubehör ZS Zentrifugen

              • Diverse Behältergrößen als Puffer für Prozessflüssigkeiten aus PE, PP, Edelstahl
              • Modular erweiterbarer Klarwassertank (KW)
              • Schälrohr zur Klarwasserversorgung ohne zusätzliche Förderpumpe
              • Druckpumpen zur gleichzeitigen Prozesswasserzuführung mehrerer Anlagen
              • Hilfspumpen und Hebeanlagen zum Ansaugen von Flüssigkeit aus Fremdbehältern
              • Filter- und Siebanlagen zur Vorreinigung von Prozessflüssigkeiten
              • Elektronische Kopplung mit einem Anlagenpark
              • Automatische Niveauüberwachungen und Nachfüll-Dosiereinrichtungen
              • Automatisierte Dosiereinrichtungen für Zusatzmedien (Flockungsmittel, Compound)
              • Gehäuse aus Edelstahl (A2 oder A4)

              Technische Daten

              ZS21 ZS38
              Max. Kapazität Liter/Minute 80 120
              Max. Kapazität Korb Liter 3,5 15
              kg 5,5 22
              Geschwindigkeit RPM 4160 2900
              Max. Beschleunigung bei Nenngeschwindigkeit g 2070 1810
              Antriebsleistung kW 1,5 4
              Durchschnittlicher Stromverbrauch kW 0,8 1,5
              Innendurchmesser der Trommel mm 210 380
              Schmutzwassertank Liter 200 200
              Entnahmehöhe des Schlammkorbs (A) mm 790 870
              Gesamtbreite (B) mm 1740 1740
              Gesamthöhe (C) mm 1400 1400
              Gesamttiefe (D) mm 700 700
              Höhe Schmutzwasserabfluss (E) mm 375 375

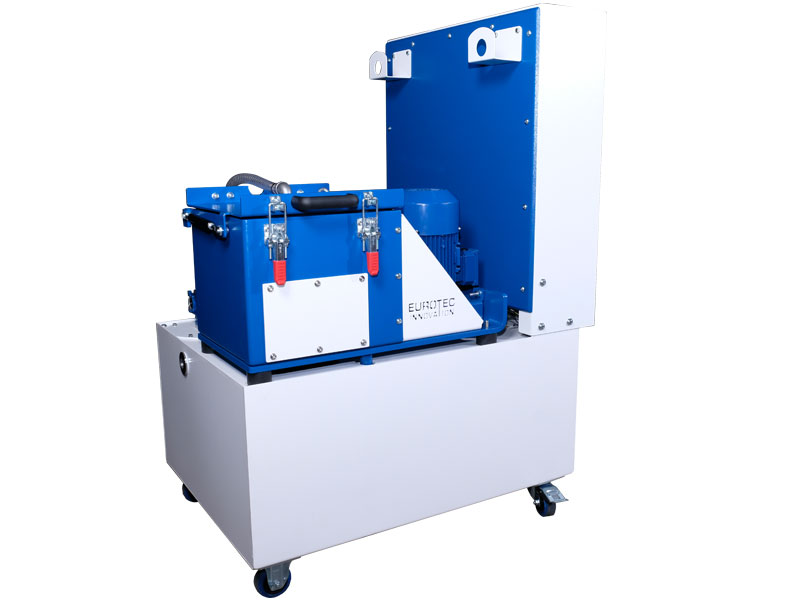

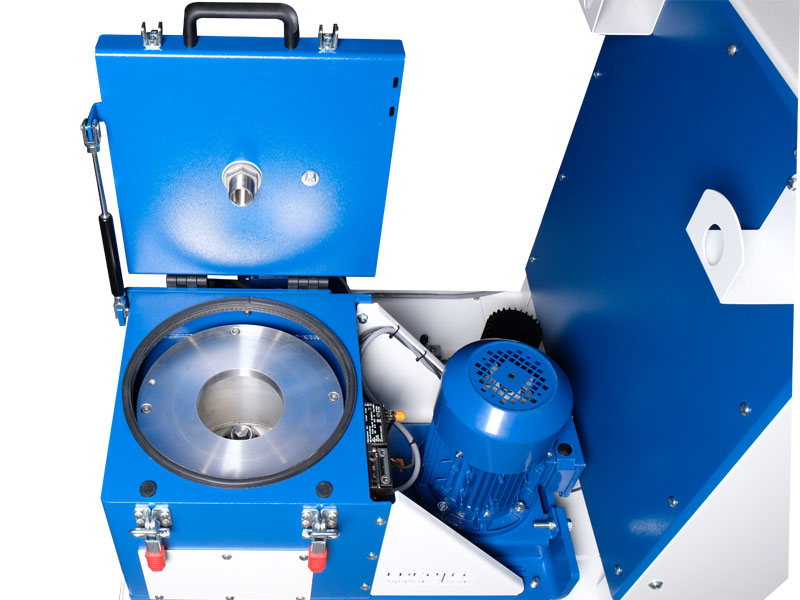

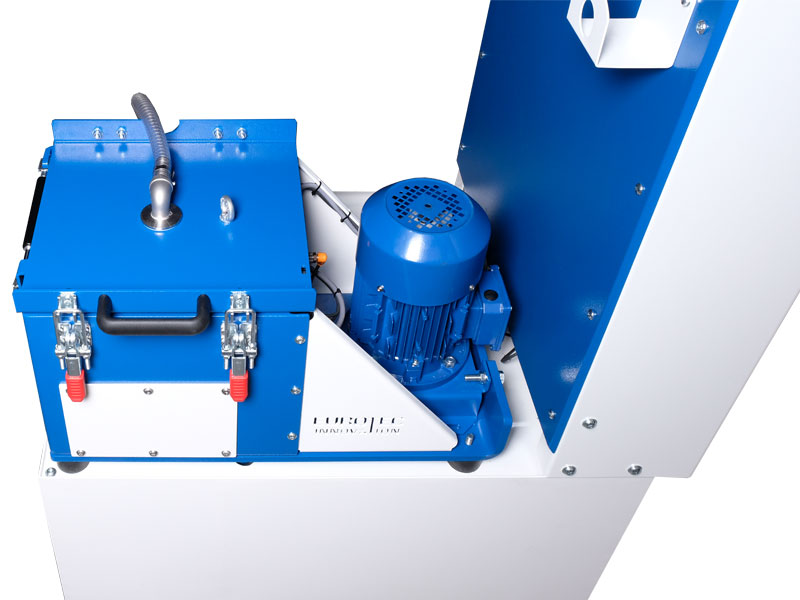

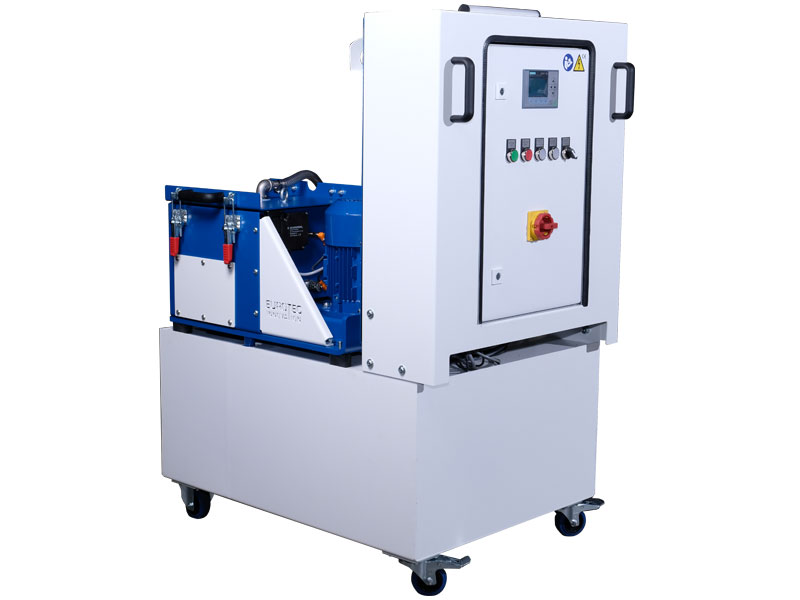

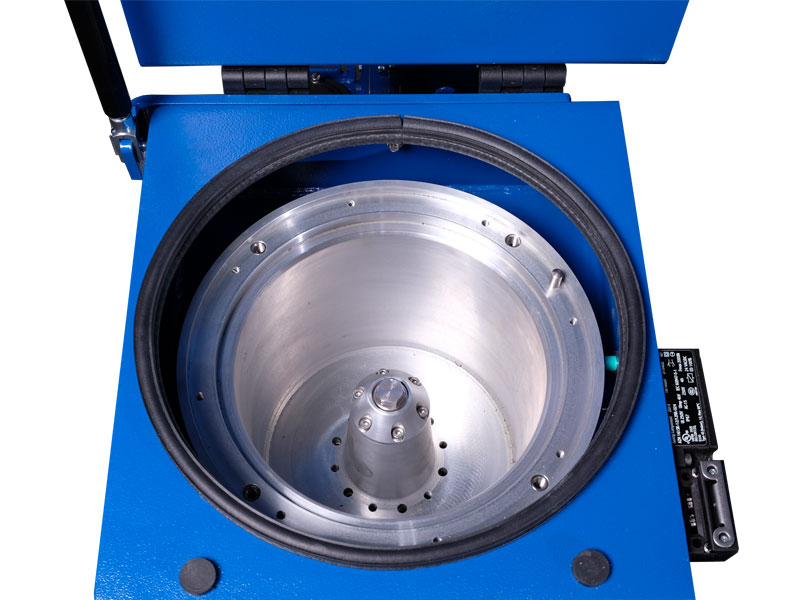

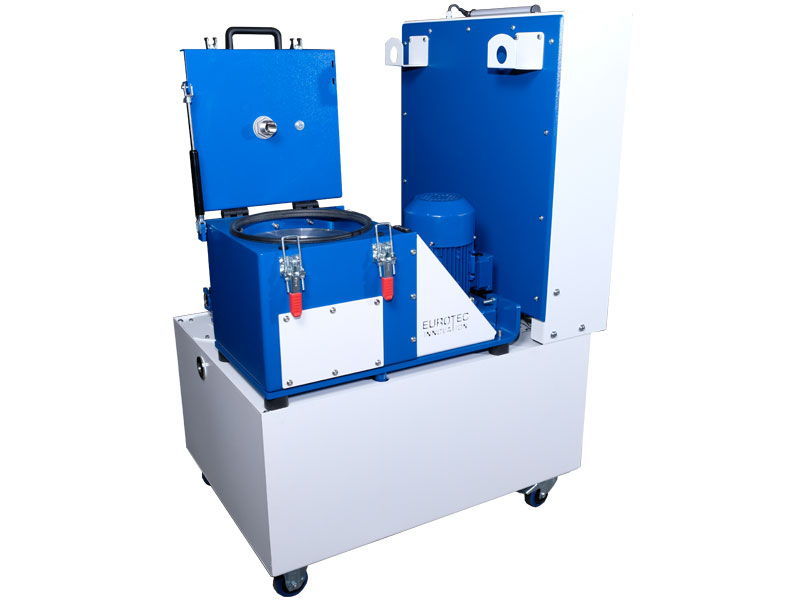

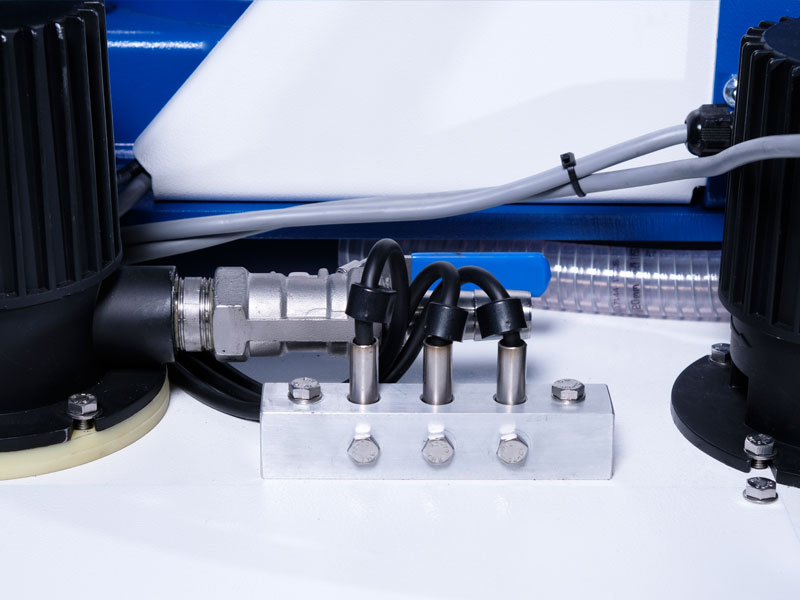

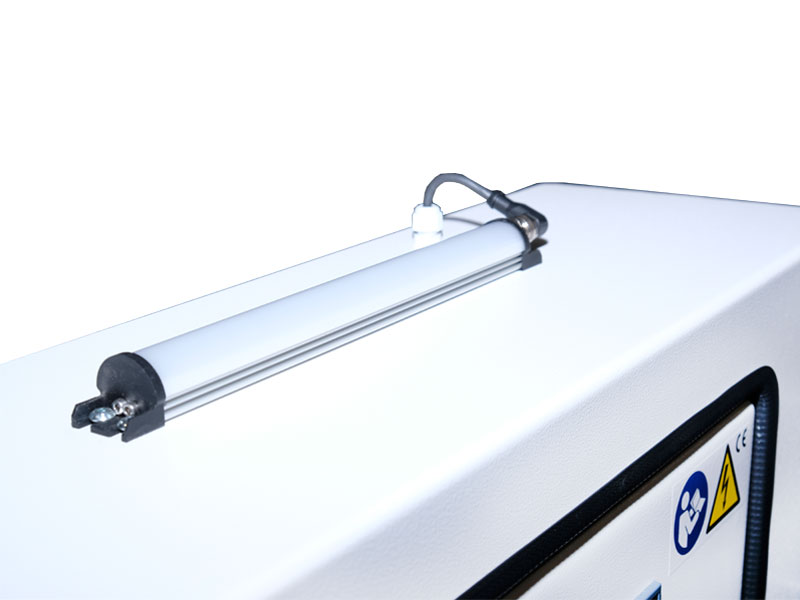

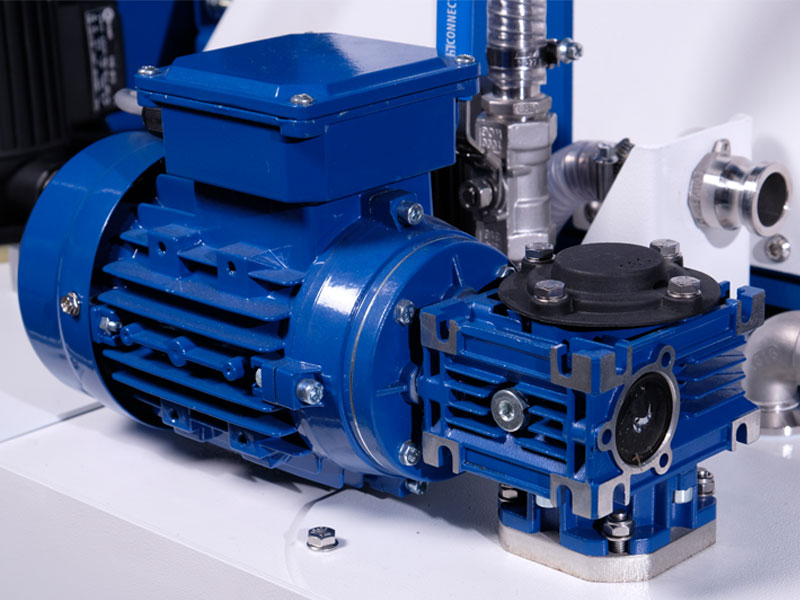

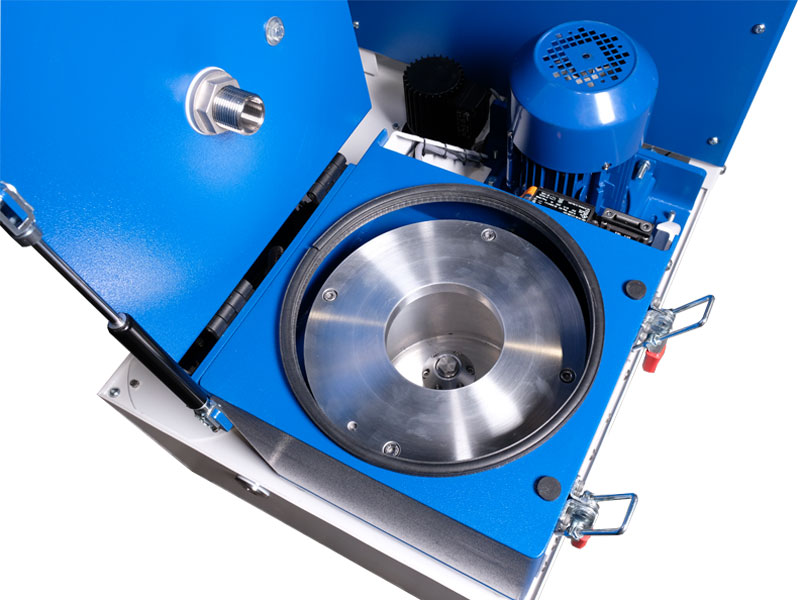

                ZS-M Mobile Zentrifugen

                Mobil und Leistungsstark

                In der industriellen Fertigung gibt es zahlreiche Anwendungen, bei denen große Mengen an verunreinigten Prozessflüssigkeiten anfallen. Werden diese Flüssigkeiten aufbereitet und in einen Kreislauf geführt, so werden Kosten eingespart sowie die Umwelt und Ressourcen nachhaltig geschont. Unsere mobilen Zentrifugen ZS-M zeichnen sich durch deren Mobilität bei einer sehr kompakten Bauweise aus. Durch den Fahrwagen wird es ermöglicht, die Zentrifuge universell und örtlich ungebunden einzusetzen. Durch das modulare Konzept und die Verfügbarkeit mehrerer Bau- und Pufferspeichergrößen lassen sich ZM Zentrifugen optimal an kundenindividuelle Bedürfnisse anpassen.

                • Mobile Reinigungszentrifuge mit optional integrierten Tanks für Prozessflüssigkeiten
                • Plug & Play: Betriebsbereit in nur wenigen Minuten
                • Effiziente Aufbereitung von Prozessflüssigkeiten durch hohe Zentrifugalkräfte
                • SPS gesteuerter und überwachter Reinigungsprozess

                Einsatzgebiete

                • Aufbereitung von Gleitschleif-Prozesswasser
                • Reinigung von Gemischen (Suspensionen und Emulsionen)
                • Aufbereitung von Phosphatier-, Lackier-, Wasch- und Ölbädern
                • Aufbereitung von Kühlschmierstoffen (KSS)
                • Unterkornaustrag beim Nassstrahlen
                • Allgemeine Trennung von Feststoffen aus flüssigen Gemischen
                • Reinigung von Bädern und Vorratstanks von Fremdanlagen

                Vorteile

                • Höchste Mobilität durch Integration aller Komponenten auf einem Fahrwagen
                • Flexibel einsetzbar durch eine kompakte Bauweise
                • Hohe Austragsleistung durch in der Anlage wirkende Beschleunigungskräfte von über 2000-facher Erdbeschleunigung

                • Führung des Prozesswassers in einem Kreislauf, wodurch Betriebskosten minimiert werden sowie die Umwelt geschont wird

                • Einsparung von teuren Zusatzmitteln für den Gleitschleifprozess (Compound)
                • Wirtschaftliche und effiziente Trennung von festen Partikeln aus einem Gemisch
                • Ausgelegt für den Dauerbetrieb mit einer hohen Verfügbarkeit
                • Plug & Play System: innerhalb von Minuten einsatzbereit
                • Reinigen von Flüssigkeiten von mehreren Maschinen mit nur einer Zentrifuge

                Zubehör ZS-M Zentrifugen

                • Klarwassertank (KW) mit Druckpumpen zur Prozesswasserzuführung
                • Schmutzwassertank (SW) als Puffer für Prozessflüssigkeiten
                • Kombinierter Fahrwagen mit mehreren, getrennten Behältern (SW+KW)
                • Wahlweise mit oder ohne Schälrohr zum Austrag von Klarwasser
                • Hilfspumpen zum Ansaugen von Flüssigkeit aus Fremdbehältern
                • Elektronische Kopplung mit einem Anlagenpark
                • Rührwerk zum verbesserten Feststoffaustrag
                • Automatische Niveauüberwachung und Nachdosiereinheiten von Compound

                Technische Daten

                ZS21-M ZS21-M ZS38-M ZS38-M
                SW+KW SW SW+KW FW
                Maximaler Durchsatz Liter/min 70 70 120 120
                Max. Schlammmenge je Wechselzyklus Liter 3,5 3,5 15 15
                kg 5,5 5,5 22 22
                Nenndrehzahl U/min 4160 4160 2900 2900
                Max. Beschleunigung bei Nenndrehzahl g 2070 2070 1810 1810
                Antriebsleistung kW 1,5 1,5 4 4
                Mittlere Aufnahmeleistung im Betrieb kW 0,8 0,8 1,5 1,5
                Innendurchmesser Trommel mm 210 210 380 380
                Volumen Schmutzwasserbehälter Liter 99 192 150 –
                Volumen Klarwasserbehälter Liter 93 – 100 –
                Höhe (A) mm 1330 1330 1330 1330
                Breite (B) mm 730 730 980 980
                Entnahmehöhe Schlammeinsatz (C) mm 840 840 920 920
                Länge (D) mm 1030 1030 1380 1380

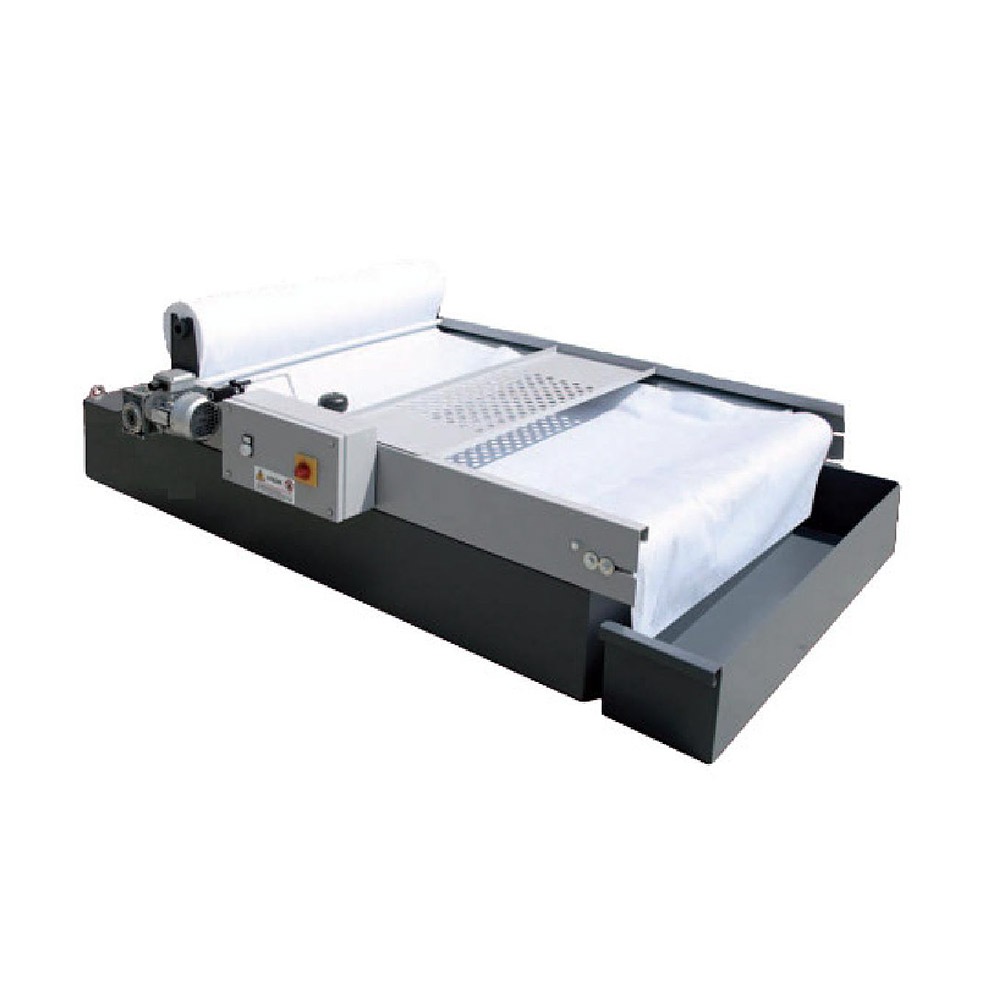

                  PAPIERBANDFILTER

                  Easy – Flachbett-Papierbandfilter

                  Die Bandfilter mit Flachbett stellen eine äußerst einfache und vielseitige Lösung bei der Filtration von Prozesswasser dar, und sind das Ergebnis sorgfältiger Forschungsstudien mit einem neuartigen Realisationskonzept und Design. Bandfilter sind an sämtlichen metallverarbeitenden Werkzeugmaschinen zur Filtrierung von Emulsionen und Ölen mit einer Höchstviskosität von 30° cSt. bei 40 °C bei Leistungen von 50 bis 500 l/min und einem Filtergrad zwischen 10 und 60 μm, je nach verwendetem Filtervlies geeignet. Die verunreinigte Flüssigkeit wird über ein Verteilerblech oder Einlaufkasten (beruhigter Einlauf) zum Bandfilter eingeleitet, dadurch verteilt sich die Flüssigkeit gleichmäßig auf dem Filtervlies. Wenn sich das Filtermedium infolge der Verschmutzung verstopft, steigt der Flüssigkeitsstand an und somit hebt sich der Schwimmer und betätigt den Mikroschalter. Dadurch wird der Getriebemotor zum Weitertransport des verbrauchten Vlieses angesteuert, welches in einem entsprechenden Schlammbehälter gesammelt wird. Die gereinigte Flüssigkeit durchströmt die Auffangwanne und wird anschließend je nach Verwendungsart vom Reintank mit Hilfe einer Rückförderpumpe an die Werkzeugmaschine zurückgeführt.

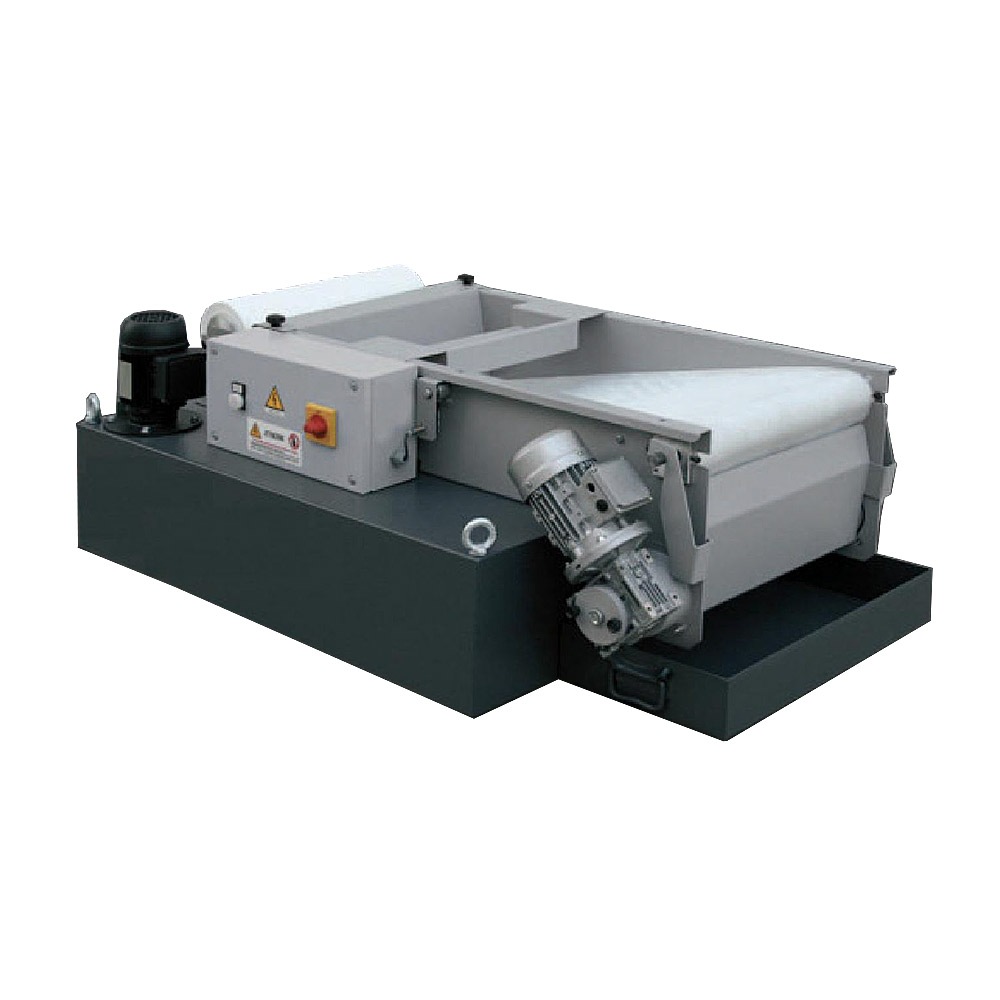

                  EVO – Schrägbett-Papierbandfilter

                  Durch das schräge Bett haben die Schwebteile im Prozesswasser Zeit sich langsam abzusetzen, ein Vorteil z.B. bei der Bearbeitung von sehr leichten Werkstoffen wie Aluminium. Die Schrägbandfilter enthalten innovative Funktionsprinzipien und spezielle Komponenten, die zu hohen Leistungen führen und eine einfache Bedienung ermöglichen. Dennoch werden die Eigenschaften, Zuverlässigkeit und Vielseitigkeit, wie bei den allgegenwärtigen Papierbandfilter, beibehalten. Sie eignen sich zur Filtrierung von Emulsionen und Voll-Ölen mit einer Höchstviskosität von 30 cSt bei 40°C und Leistungen von 30 bis 600 l/min. bei sämtlichen metallverarbeitenden Werkzeugmaschinen. Dabei verfügen die Schrägbandfilter über einen Filtrationsgrad, der je nach eingesetztem Filtervlies zwischen 10 μ und 60 μ variiert. Der Vorteil unseres EVO Schrägbandfilters ist seine extrem kompakte und platzsparende Bauweise und die Möglichkeit Schmutz und Filtervlies zu separieren.

                  ABSETZBECKEN

                  Absetzbecken

                  Technische Daten

                  Absetzbecken mit Rückförderpumpe
                  Fassungsvermögen Liter 160
                  Pumpe l/min 7,5
                  inkl. Ablasshahn
                  inkl. Schlammheber
                  inkl. Deckel
                  Absetzbecken

                  Absetzbecken

                  Absetzbecken

                  Absetzbecken

                  • Absetzbecken
                  • Absetzbecken
                  © Widoberg Vertriebsgesellschaft für industrielle Produkte mbH
