Pastenauftragssysteme

Als Hersteller und Anbieter von Pastenauftragssystemen bieten wir Komplettlösungen aus einer Hand.

Wir sind seit 1981 mit unseren bewährten Hochdruck-Dosierpistolen (HDP-I, HDP-II, Wido-Spray) und unseren Niederdruck-Sprühpistolen (PERPLEX-I und PERPLEX-II) am Markt und wir werden durch unsere Kundenzufriedenheit in unserer Arbeit bestärkt.

Wir sind für Sie der richtige Ansprechpartner, wenn Sie eine Lösung vom Tank über die Steuerung und Überwachung (falls gewünscht auch mit einer SPS Steuerung) bis hin zum Pastenauftragssystem – mit Flüssig oder auch Festpaste brauchen.

Wir haben unsere Hochdruck-Sprühpistolen so konstruiert, dass wir alle Größen von Polierscheiben bedienen können. Die flüssige Polierpaste wird mit Hochdruck (30 bis 40 bar) in frei wählbaren Intervallen tief in das Tuch geschossen, so dass durch die Fliehkraft der Scheibe die Paste nicht nutzlos verloren geht. Ein systemseitiger Ausgangsdruck von 4 – 6 bar reicht dafür völlig aus.

Unsere Niederdruck-Sprühpistolen bringen die flüssige Polierpaste oder das Schleiföl in einem kontinuierlichen Prozess auf die Werkstücke auf. Eine Variation des Sprühbildes wird durch die Auswahl der Sprühdüsen (2-Loch, 4-Loch u.a.) erreicht und eine feinere Justierung des Zerstäubungsprozesses wird durch die Anzahl der Luftanschlüsse der Sprühpistolen ermöglicht.

Wir vertreiben auch Sprühsysteme der Westberg Dosiertechnik GmbH und liefern:

Hochdruck Dosierpistole WIDOSPRAY-2010
Universal-Hochdruck-Spritzventil UHS
Ersatzteile WIDOSPRAY-2010
Ersatzteile UHS

Sie benutzen Festpaste? Mit unserem Festpastenauftragssystem Typ WPZ haben wir die ideale Lösung für Sie.

Schreiben Sie uns, unsere Experten beraten Sie gerne.

info@widoberg.com

+49 (0)6074 / 40 79 1-0

HDP-II

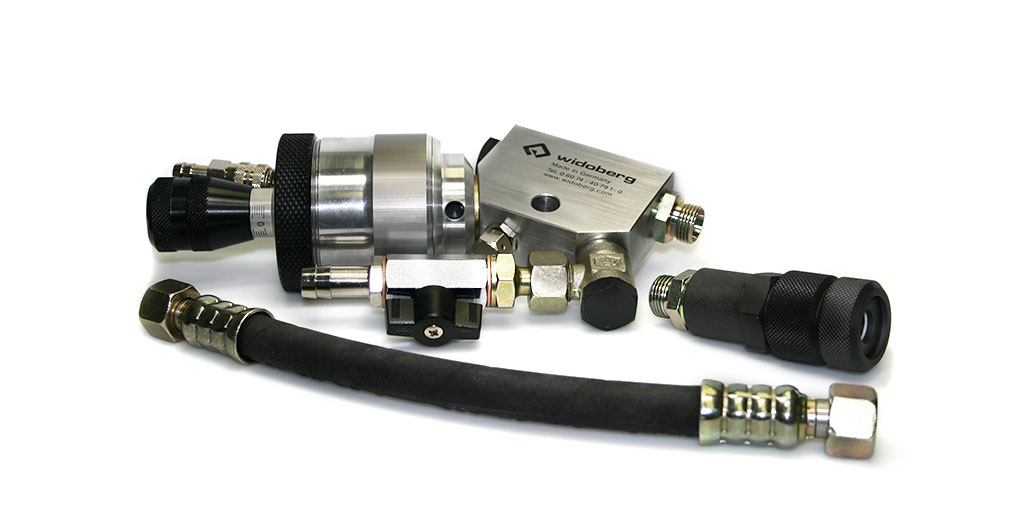

HDP-II Spezial

mit flexiblen Sprühkopf

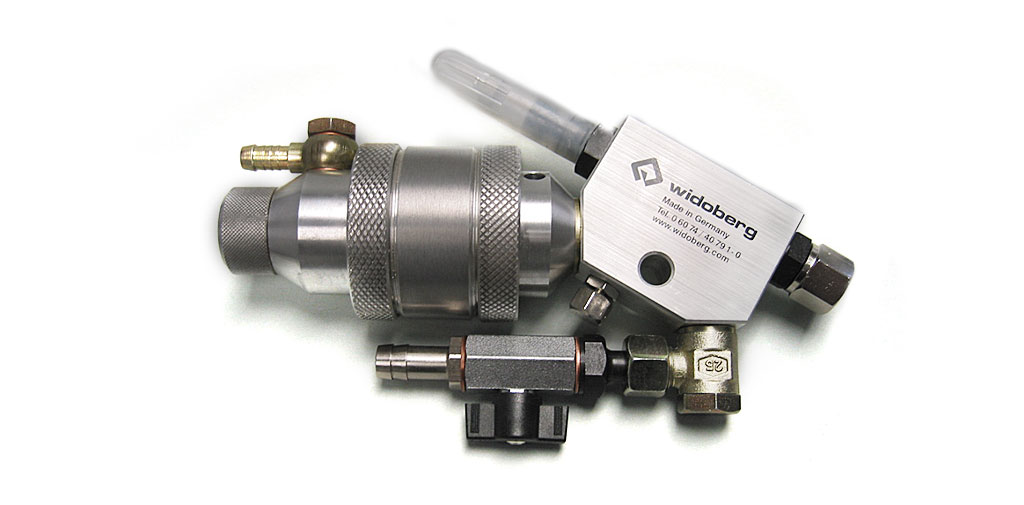

HDP-I

Hochdruck-Dosierpistolen

Unsere Modelle HDP-I und HDP-II werden für Polierscheiben mit einem Durchmesser von bis zu 500 mm eingesetzt. Die HDP-II ist das Nachfolgemodell der HDP-I, welche nicht mehr produziert wird, jedoch haben wir jederzeit alle Ersatzteile dafür auf Lager.

Die HDP-II kann mit einem flexiblen Sprühkopf ausgestattet werden. Das heißt der Sprühkopf ist durch einen Schlauch mit dem Pistolenkörper verbunden und kann so auch an schwer zu erreichende Stellen des zu polierenden Werkstückes positioniert werden.

Downloads HDP-II & HDP-II Spezial

HDP-II Bedienungsanleitung

HDP-II Spezial Bedienungsanleitung

HDP-II Ersatzteilliste

Downloads HDP-I

HDP-I Bedienungsanleitung

WIDO-SPRAY

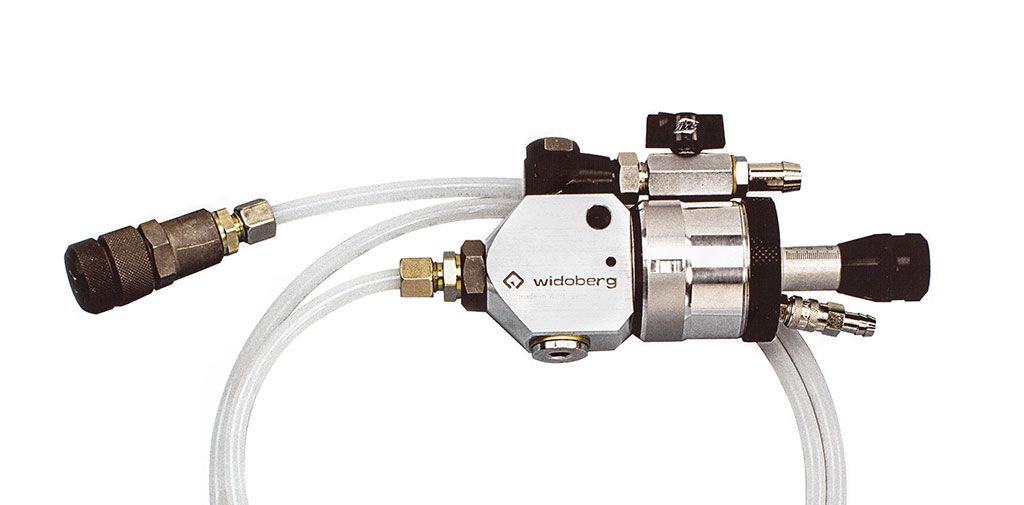

WIDO-SPRAY Spezial

WIDO-SPRAY

Die WIDO-SPRAY hingegen findet ihren Einsatz für Polierscheiben mit einem Durchmesser von mehr als 500 mm – Spritzvolumen/Schuß 0,2 – 6 cm³. Sie bringt die Polieremulsion mit weniger Druck in das Tuch und benetzt eine größere Oberfläche. Ein großer Vorteil der Wido-Spray ist, dass sie mit einer Überwachung ausgestattet werden kann, welche prüft, ob die Pistole Paste geschossen hat oder nicht – elektronisch überwachbar für vollautomatische Fertigung.

Die WIDO-SPRAY kann mit einem flexiblen Sprühkopf ausgestattet werden. Das heißt der Sprühkopf ist durch einen Schlauch mit dem Pistolenkörper verbunden und kann so auch an schwer zu erreichende Stellen des zu polierenden Werkstückes positioniert werden.

Downloads WIDO-SPRAY & WIDO-SPRAY Spezial

WIDO-SPRAY Bedienungsanleitung

WIDO-SPRAY Spezial Bedienungsanleitung

WIDO-SPRAY Ersatzteilliste

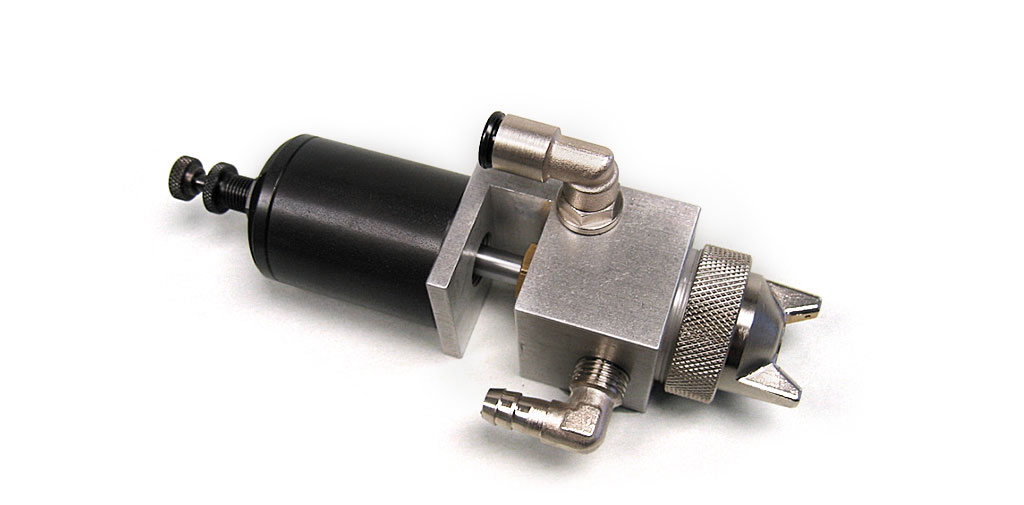

PERPLEX-I

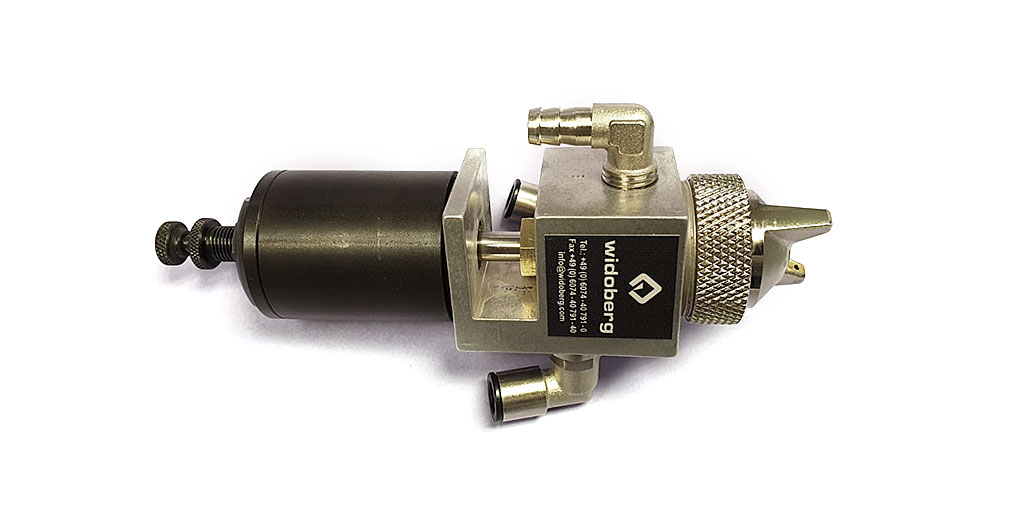

PERPLEX-II

Niederdruck-Dosierpistolen

Neben unseren Hochdruck-Dosierpistolen (HDP-II und WIDO-SPRAY) runden wir unser Produktportfolio mit unseren Niederdrucksprühpistolen PERPLEX I und PERPLEX II ab.

Mit den PERPLEX Modellen wird kontinuierlich Polieremulsion oder Schleiföl auf die Werkstücke aufgetragen. Das jeweilige Sprühbild lässt sich durch die Auswahl der Düse (2-Loch, 4-Loch etc.) beeinflussen. Der einzige Unterschied zwischen der PERPLEX-I zur PERPLEX-II besteht darin, das die PERPLEX-I einen Luftanschluss hat und die PERPLEX-II hat zwei Luftanschlüsse. Bei der PERPLEX-I ist im Luftanschluss das Öffnen und Schließen der Nadel sowie der Zerstäubungsprozess kombiniert, während bei der PERPLEX-II das Öffnen der Nadel und der Zerstäubungsprozess durch die zwei Luftanschlüsse voneinander getrennt sind und somit eine feinere Justierung des Zerstäubungsprozesses möglich wird.

Downloads PERPLEX-I und PERPLEX-II

PERPLEX-I Bedienungsanleitung

PERPLEX-II Bedienungsanleitung

Wir sind stolz unsere bewährten und qualitativ hochwertigen Auftragssysteme seit fast 40 Jahren anzubieten und unsere langjährige Kundenzufriedenheit bestärkt uns darin.

Bald NEU: WPZ

Festpastenauftragssystem

Unser Festpastenauftragsgerät Typ WPZ ist gerade in der Neuentwicklung. Bei Fragen dazu können Sie uns sehr gerne kontaktieren. Nähere Informationen dazu finden Sie bald auch auf dieser Seite.

FAQs

Was sind Pastenauftragssysteme?

Mit diesem System wird Schleif- und Polierpaste auf Polierscheiben aufgetragen. Flüssigpasten werden mit Hochdruckdosierpistolen und Festpastenriegel mit einem Festpastenauftragssystem (pneumatisch oder elektrisch) auf die Polierscheibe aufgebracht.

Welche Sprühpistolen für Flüssigpolierpasten gibt es?

Es gibt sowohl die bewährten Hochdruckdosierpistolen HDP-I, HDP-II und Wido-Spray als auch die Niederdruck-Sprühpistolen PERPLEX-I und PERPLEX-II von der Firma Widoberg GmbH. Die Hochdruckdosierpistolen bringen in kurzen Sprühintervallen die Polierpaste tief in das Tuch der Polierscheibe und die Niederdrucksprühpistolen werden für einen kontinuierlichen Sprühprozess eingesetzt.

Wofür werden Hochdruck-Sprühpistolen eingesetzt?

Mit den Hochdruck-Sprühpistolen der Firma Widoberg GmbH werden flüssige Schleif-und Polierpasten auf Polierscheiben aufgebracht. Mittels Luftdruck wird die Emulsion tief in das Tuch der Polierscheibe geschossen, wodurch weniger Polierpaste im Schleif- und Polierprozess benötigt wird.

Wo werden Hochdruck-Dosierpistolen benötigt?

Hochdruck-Dosierpistolen der Firma Widoberg GmbH werden überall da benötigt, wo flüssige Polierpasten- und Emulsionen per Luftdruck in Intervallen tief in das Tuch der Polierscheibe eingebracht werden muss, wodurch sich der Verbrauch der Polierpaste um ein Vielfaches verringert. Dafür ist ein Luftdruck von 4-6 bar völlig ausreichend.

Wo werden Niederdruck-Sprühpistolen eingesetzt?

Niederdruck-Sprühpistolen der Firma Widoberg GmbH finden Ihren Einsatz vorwiegend in der Holz- aber auch Metallindustrie. Überall dort, wo Polieremulsionen oder Schleiföle in einem kontinuierlichen Prozess auf die Werkstücke aufgetragen werden müssen.
